Termokupl Nedir? Nasıl Kullanılır?

Termokupl (ısıl çift), farklı iki metal telin bir uçta birleştirilmesiyle oluşturulan sıcaklık sensörüdür. Birleşim noktası (sıcak uç) ile telin cihaza bağlandığı nokta (soğuk uç) arasında sıcaklık farkı olduğunda, Seebeck etkisi nedeniyle millivolt seviyesinde bir gerilim oluşur. Sıcaklık kontrol cihazı bu gerilimi ölçer, soğuk uç sıcaklığını kendi içinde kompanze eder ve sonucu °C olarak gösterir.

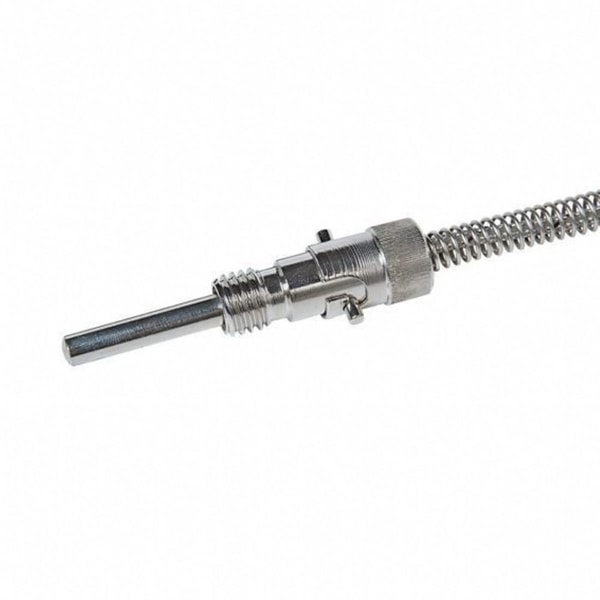

Termokupl J Serisi Çap 6 Fe-const 1 mt Kablolu

Termokupl Tipleri

Tip	Malzeme	Tipik kullanım aralığı	Notlar
J	Demir – Konstantan (Fe-CuNi)	0 – 750 °C	Plastik enjeksiyon ve ekstrüzyonda yaygın; demir tel nemde paslanabilir
K	Nikel-Krom – Nikel-Alüminyum (NiCr-NiAl)	-200 – 1200 °C	En yaygın genel amaçlı tip; fırın, egzoz, ısıl işlem
T	Bakır – Konstantan	-200 – 350 °C	Düşük sıcaklık, gıda ve soğuk zincir
N	Nicrosil – Nisil	-200 – 1250 °C	Yüksek sıcaklıkta K tipinden daha kararlı
S / R	Platin – Platin-Rodyum	0 – 1600 °C	Cam, çelik, seramik; yüksek doğruluk, yüksek maliyet

Aralıklar tel çapına ve koruyucu kılıf malzemesine göre değişir. Kontrol cihazında seçilen tip ile takılan termokupl tipi mutlaka aynı olmalıdır; J tipi bir sensörü K tipine ayarlı bir cihaza bağlamak büyük bir ölçüm hatası doğurur.

Termokupl ve PT100 Karşılaştırması

Termokupl: Geniş sıcaklık aralığı, hızlı tepki, dayanıklı ve ekonomik. Doğruluğu genellikle ±1,5-2,5 °C veya okunan değerin yüzdesi kadardır.
PT100 (direnç termometresi): Daha yüksek doğruluk ve uzun vadeli kararlılık, ancak üst sıcaklık sınırı daha düşük (tipik 400-600 °C) ve titreşime daha hassas.

Kısacası: Yüksek sıcaklık ve hızlı tepki gerekiyorsa termokupl; 0-200 °C aralığında hassas ölçüm gerekiyorsa PT100 tercih edilir.

Doğru Bağlantı İçin Kurallar

Kutuplara dikkat: Termokuplun artı ve eksi telleri vardır. Ters bağlanırsa sıcaklık artarken gösterge düşer.
Uzatma için kompanzasyon kablosu kullanın: Normal bakır kablo ile uzatma yapılırsa ek noktasında yeni bir termokupl oluşur ve ölçüm kayar. Termokupl tipine uygun kompanzasyon kablosu şarttır.
Güç kablolarından uzak tutun: Millivolt seviyesindeki sinyal gürültüden kolayca etkilenir; ekranlı kablo ve ayrı kanal kullanın.
Daldırma derinliği: Sensör, kılıf çapının en az 10-15 katı kadar ölçülen ortama girmelidir; aksi halde dış ortam sıcaklığı ölçümü etkiler.

Sık Sorulan Sorular

Termokupl arızalı mı nasıl anlaşılır?

Multimetrenin direnç kademesinde termokupl uçları arasında düşük bir direnç (birkaç ohm) okunmalıdır; açık devre kopukluğu gösterir. Ayrıca mV kademesinde ısıtıldığında gerilimin arttığı gözlenebilir. Kontrol cihazı genellikle kopuk sensörde “SbEr”, “OPEN” gibi bir hata mesajı verir.
