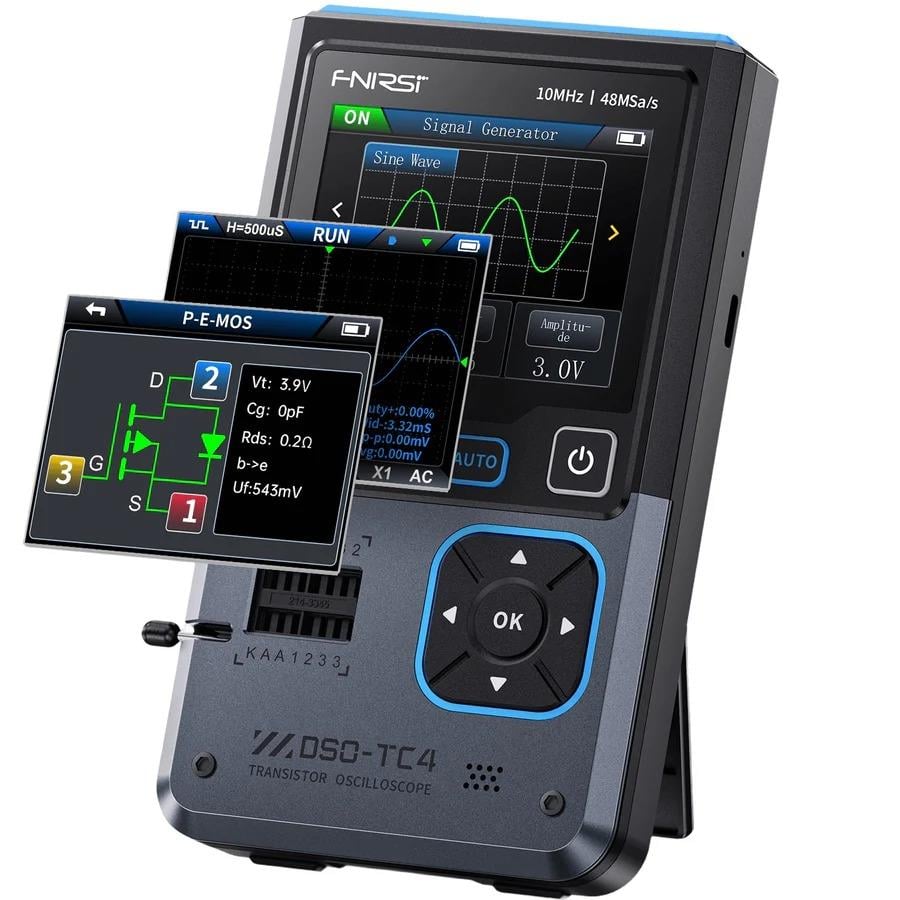

🔧 Kompakt ama güçlü: DSO‑TC4, osiloskop, transistor / komponent test cihazı ve sinyal jeneratörünü tek bir taşınabilir cihazda birleştirir. El tipi tasarımı ve uzun pil ömrü ile hem saha çalışmalarında hem de laboratuvarda çok yönlü kullanım imkânı sunar.
Genel Bilgiler
2,8″ renkli TFT ekran, parlaklık ayarı yapılabilir. Manuals++2Manuals++2
Boyut: yaklaşık 90 × 142 × 27,5 mm Manuals+
Ağırlık: ~ 186 g Manuals+
Güç kaynağı: USB‑C ile 5V/1A giriş Manuals+
Dahili pil: 3,7 V / 1500 mAh lityum, yaklaşık 4 saat çalışma süresi Kamami.pl+1
Dil desteği: İngilizce ve diğer diller (kullanıcı arayüzü birden fazla dilde) Manuals++1
Gerçek zamanlı örnekleme hızı: 48 MSa/s Manuals+
Analog bant genişliği: 10 MHz Kamami.pl+1
Giriş empedansı: 1 MΩ Manuals+
AC / DC coupling destekli beti.com.tr
Test prob gerilim aralığı:
1:1 prob: 80 Vpp (±40 V) beti.com.tr
10:1 prob: 800 Vpp (±400 V) Kamami.pl
Düşey hassasiyet: 10 mV / div ― 10 V / div (X1 aralığında) rees52.com
Zaman tabanı: 50 ns – 20 s aralığında ayarlanabilir Manuals+
Tetikleme modu: Auto / Normal / Single beti.com.tr
Tetikleme türü: Yükselen kenar ve düşen kenar Manuals+
HOLD fonksiyonu (dalga dondurma) ve otomatik ölçüm: Maks, Min, Ortalama, RMS, Vpp, Frekans, Döngü, Görev döngüsü rees52.com
Transistör ölçümü: hFE (kazanç), Ube (baz-emiter voltajı), Ic/Ie, Iceo, Ices, Uf Manuals+
Diyot: ileri voltaj düşüşü < 5 V, eklem kapasitansı, ters kaçak akım elcelektromarket.com
Zener diyot testi: 0,01 V – ~32 V aralığı rees52.com
FET / MOSFET / IGBT:
Kapasite (Cg), id akımı (Id), eşik voltaj (Vt), gate‑source direnci (Rds) ve koruma diyotu voltajı (Uf) gibi parametreleri ölçebilir. Manuals++1
SCR (tek yönlü / çift yönlü): Gate tetikleme voltajı / akımı ölçümü (örneğin tetik voltajı < 5 V, tetik akımı < 6 mA) Manuals+
Kapasitör: 25 pF – 1000 µF (veya 100 mF kaynağa göre değişebilir), ayrıca kayıp faktörü (Vloss) ölçümü beti.com.tr+1
Direnç: 0,01 Ω – 50 MΩ ölçüm aralığı Manuals+
Endüktans: 10 µH – 1000 µH (kaynaklarda belirtilmiş) Manuals+
Sensör desteği: DS18B20 (sıcaklık), DHT11 (sıcaklık + nem) Kamami.pl
Desteklenen dalga formu sayısı: 13 farklı tür Kamami.pl
Frekans aralığı: 0 – 50 kHz hshop.vn+1
Amplitüd: 0,1 V – 3,0 V ayarlanabilir fnirsi.en.made-in-china.com
Kare dalga için görev döngüsü (duty cycle): 0% – 100% ayarlanabilir rees52.com
3‑ü‑1 çözüm: Hem osiloskop, hem bileşen testi, hem de sinyal üretimi tek cihazda — teşhis, onarım, prototip geliştirme için ideal.
Portatif ve saha dostu: Hafif (186 g), uzun pil süresi (~4 saat), USB‑C ile kolay şarj.
Geniş bileşen desteği: Transistörlerden FET’e, kondansatörlerden indüktanslara kadar birçok elektronik parça test edilebilir.
Esnek sinyal üretimi: 13 farklı dalga formu ve ayarlanabilir frekans/amplitüd ile AR-GE ve test uygulamaları için uygun.
Kullanıcı dostu arayüz: 2,8″ renkli ekran ile ölçümler kolay okunur; ölçüm fonksiyonları ve tetikleme seçenekleri geniş.
Bant genişliği 10 MHz, üst frekanslı sinyaller için sınırlayıcı olabilir — daha yüksek frekanslı osiloskop ihtiyacı olanlar farklı modellere bakmalı.
1 MΩ giriş empedansı, bazı hassas devreler için (yüksek empedanslı girişler) sınırlandırıcı olabilir.
Sinyal jeneratörü çıkış akımı sınırlı olabilir — çok yüksek güçlü sürücü sinyalleri üretmek için ek amplifikatör gerekebilir.
Otomatik test edilen bileşenlerde (özellikle transistörlerde) ölçüm doğruluğu kullanıcının bağlantı kalitesinden etkilenebilir — teste başlamadan önce bağlantıların sağlam olduğundan emin olun.
Elektronik tamir ve servis teknisyenleri için komponent ve sinyal analizi
Eğitim laboratuvarlarında öğrencilere temel osiloskop ve sinyal jeneratörü deneyimi kazandırma
Prototip geliştirme ve küçük devre testleri için pratik bir çözüm
Portatif saha ekipmanlarıyla çalışan teknisyenler için mobil test cihazı
