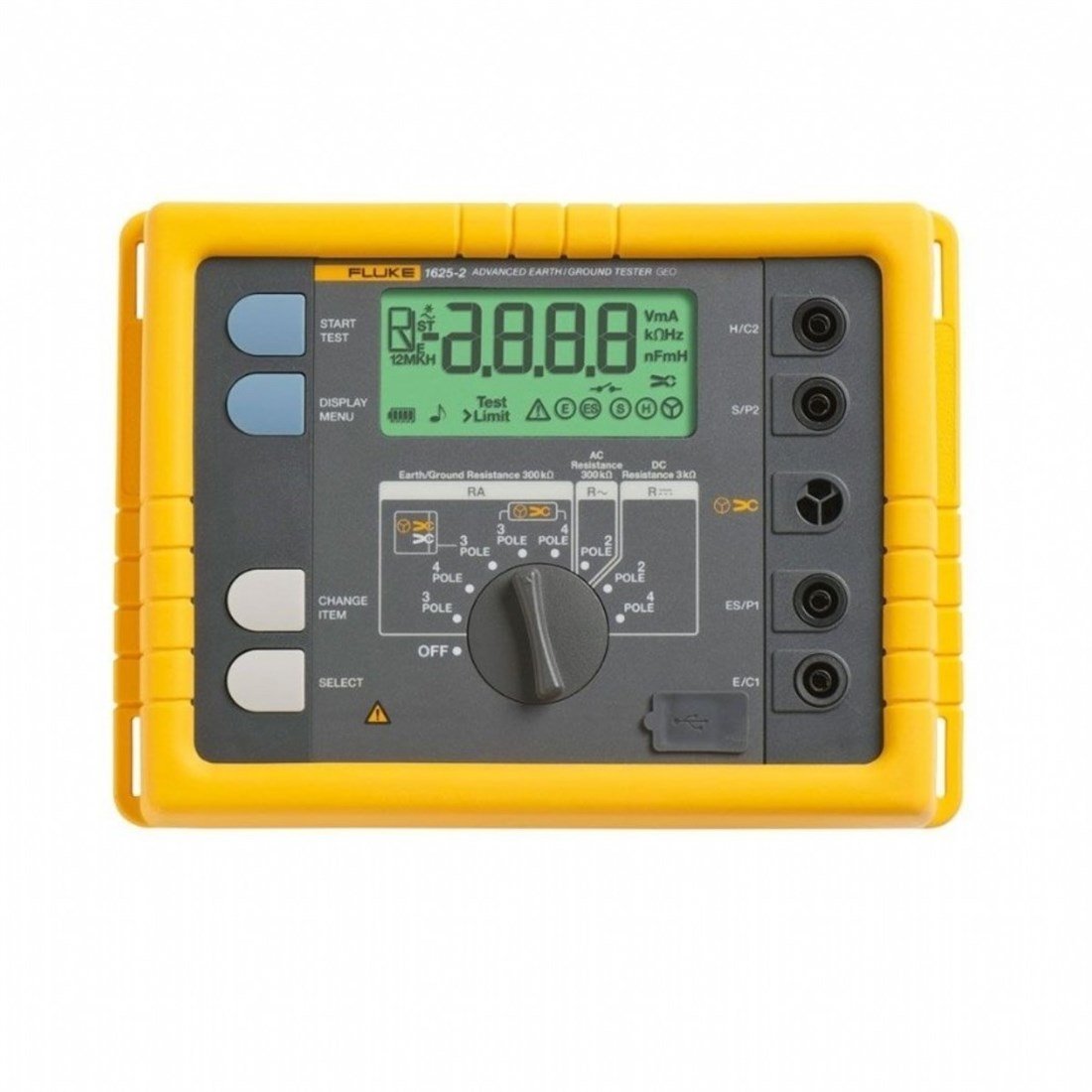

Name: Fluke 1625-2 Geo Topraklama Test Cihazı
Brand: FLUKE
Price: 248347.08 try
Availability: InStock

Fluke 1625-2 Geo Topraklama Test Cihazı

3 ve 4 kutuplu Potansiyel Düşüşü, topraklama dirençli devre testi
4 kutuplu Toprak Özgül Direnci testi
1 pens kullanılarak seçmeli topraklama çubuğu testi
2 pens kullanılarak kazıksız topraklama çubuğu testi
Dış mekanda kullanım için IP56 dereceli
Sağlam taşıma çantası
USB ile veri saklama ve veri aktarımı

Test cihazı, ayrıca kullanım kolaylığı da sunar. Test cihazı, her testte bağlanması gereken kazıklar veya pensler konusunda bilgi verir. Ayrıca büyük döner anahtarı elinizde eldiven olduğunda bile kullanabilirsiniz.

Ayrıntılı Teknik Özellikler
Genel
Bellek	USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama
Ölçüm fonksiyonu	Parazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu direnç
Ekran	4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekran
Çalıştırma	Merkezi döner anahtar ve fonksiyon tuşları
Sıcaklık Aralığı
Çalışma sıcaklığı	-10°C ila 50°C (14°F ila 122°F)
Depolama sıcaklığı	-30°C ila 60°C (-22°F ila 140°F)
Sıcaklık katsayısı	± değerin %0,1'i/°C <18°C >28°C
Koruma tipi	EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40
Maks. gerilim	Uyarı – 'pens' soketi, E, ES, S veya H soketine takılmalıdır
	U _rms = 0 V
	E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U _rms = 250 V (yanlış kullanım için)
Güvenlik	Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1'e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2
Kalite standardı	DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir
Harici alan etkisi	DIN 43780 (8/76) ile uyumludur
Yardımcı güç	6 x 1,5 V alkalin (IEC LR6 veya tip AA)
Pil ömrü	IEC LR6 /tip AA ile: tip 3000 ölçüm (R _E+R _H ? 1 k?)
Pil ömrü	IEC LR6 /tip AA ile: tip 6000 ölçüm (R _E + R _H > 10 k?)
Boyutlar (GxYxD)	250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç)
Ağırlık	Aksesuarlar olmadan ? 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg (16,8 lb)
Kutu malzemesi	Polyester
Parazit gerilimi ölçümü dc + ac (U _ST)
Hata limiti ölçümü: yöntem	Tam dalga doğrultması
Ölçüm aralığı	1 V - 50 V
Ekran aralığı	0,0 V - 50 V
Çözünürlük	0,1 V
Frekans aralığı	dc/ac 45 Hz - 400 Hz sinüs
Hassaslık	± (değerin %5'i + 5 basamak)
Ölçüm sırası	Yaklaşık Saniyede 4 ölçüm
Dahili direnç	Yaklaşık 1,5 M?
Maks. aşırı yük	U _rms = 250 V
Parazit Frekans Ölçümü (F)
Hata limiti ölçümü: yöntem	Parazit gerilimin titreme süresi ölçümü
Ölçüm aralığı	6,0 Hz - 400 Hz
Ekran aralığı	16,0 Hz - 299,9 Hz - 999 Hz
Çözünürlük	0,1 Hz - 1 Hz
Aralık	1 V - 50 V
Hassaslık	± (değerin %1'i + 2 basamak)
Topraklama Direnci (RE)
Ölçüm yöntemi	IEC61557-5'e göre prob ile akım ve gerilim ölçümü
Açık devre gerilimi	20/48 V, ac
Kısa devre akımı	250 mA ac
Frekans ölçümü	94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda
Gürültü reddetme	120 dB (16 2/3 , 50 , 60, 400 Hz)
Maks. aşırı yük	U _rms = 250 V

Elektriksel Ölçme Spesifikasyonları
Yapısal Hata veya Etki Miktarı	Referans koşullar veya Belirtilen Çalışma Aralığı	Gösterim Kodu	Gereksinimler veya Test IEC 1557'nin İlgili Bölümlerine Uygundur	Test Tipi
Yapısal hata	Referans koşullar	A	Bölüm 5, 6.1	R
Konum	Referans konum ± 90°	E1	Bölüm 1, 4.2	R
Besleme gerilimi	Üretici tarafından belirtilen limitlerde	E2	Bölüm 1, 4.2, 4.3	R
Sıcaklık	0°C ve 35°C	E3	Bölüm 1, 4.2	T
Seri parazit gerilimi	Bkz. 4.2 ve 4.3	E4	Bölüm 5, 4.2, 4.3	T
Probların ve yardımcı toprak elektrotlarının direnci	0 ila 100 x R _A fakat ? 50 k?	E5	Bölüm 5, 4.3	T
Sistem frekansı	Nominal frekansın %99'u ila %101'i	E7	Bölüm 5, 4.3	T
Sistem gerilimi	Nominal gerilimin %85'i - %110'u	E8	Bölüm 5, 4.3	T
Çalışma hatası	B = ±(\|A\| + 1,15 ?E ²₁ E ²₂ E ²₃ E ²₄E ²₅ E ²₆)		Bölüm 5, 4.3	R
A = yapısal hata En = varyasyonlar R = rutin test T = tip testi		B[%] = ± B/referans değeri x %100
Ölçüm aralığı	0,020 ? ila 300 k?
Ekran aralığı	0,001 ? ila 2,999 ?
	3,00 ? ila 29,99 ?
	30,0 ? ila 299,9 ?
	0,300 k? ila 2,999 k?
	3,00 k? ila 29,99 k?
	30,0 k? ila 299,9 k?
Çözünürlük	0.001 ?
	0,01 ?
	0,1 ?
	1 ?
	10 ?
	100 ?
Hassaslık	± (değerin %2'si + 2 basamak)
Çalışma hatası	± (değerin %5'i + 5 basamak)
Ölçüm süresi	Sabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn.
Prob ve yardımcı topraklama elektrodu direnci nedeniyle ek hata	R _H(R _S + 2000 ?)/R _E x 1,25 x %10 ^-6 + 5 basamak
R _H ve R'nin Ölçüm Hatası_S	R [230]_ER [232]_SR [234]_H
Maks. prob direnci	? 1 M?
Maks. yardımcı topraklama elektrodu direnci	? 1 M?
Hata IEC61557-5'te gerekli görülen limitler dahilinde tutulursa otomatik kontrol. Prob, yardımcı topraklama elektrodu ve topraklama direnci ölçümünden sonra yapılıyorsa etkileyen koşullar nedeniyle %30'dan yüksek bir ölçüm hatası varsayılır, ekranda bir uyarı sembolü ve RS veya RH'nin çok yüksek olduğunu belirten bir bildirim görüntülenir.

Yardımcı Topraklama Elektrodu Direnci R'ye Bağlı Otomatik Ölçüm Çözünürlüğü Geçişi_H
U ile RH _ölçüm = 48 V	< 300 ?
	< 6 ?
	< 60 ?
	< 600 ?
U ile RH _ölçüm = 20 V	< 250 ?
	< 2,5 k?
	< 25 k?
	< 250 k?
Çözünürlük	1 m?
	10 m?
	100 m?
	1 ?

Topraklama Direncinin Seçmeli Ölçümü (R _E Pensi)
Ölçüm yöntemi	EN61557-5'e göre akım ve gerilim ölçümü ve ek akım transformatörü ile bireysel branşmanda akım ölçümü (patent için başvuru yapılmıştır).
Açık devre gerilimi	20/48 V ac
Kısa devre akımı	250 mA ac
Frekans ölçümü	94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC), 55 Hz (R*)
Gürültü reddetme	120 dB (162/3, 50, 60, 400 Hz)
Maks. aşırı yük	Maks. U _rms = 250 V (ölçüm başlatılmaz)
Ölçüm aralığı	0,020 ? ila 300 k?
Ekran aralığı	0,001 ? ila 2,999 ?
	3,00 ? ila 29,99 ?
	30,0 ? ila 299,9 ?
	0,300 k? ila 2,999 k?
	3,00 k? ila 29,99 k?
Çözünürlük	0.001 ?
	0,01 ?
	0,1 ?
	1 ?
	10 ?
Hassaslık	± (değerin %7'si + 2 basamak)
Çalışma hatası	± (değerin %10'u + 5 basamak)
Prob ve yardımcı topraklama tipik elektrot direnci nedeniyle ek hata	R _H(R _S + 2000 ?)/R _TOPLAM x 1,25 x %10 ^-6 + 5 basamak
R _H ve R'nin Ölçüm Hatası_S	R [313]_TOPLAMR [315]_SR [317]_H
Ölçüm süresi	Sabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn.
Ölçülecek tek bir branşmandaki minimum akım	0,5 mA	Transformatör ile (1000:1)
	0,1 mA	Transformatör ile (200:1)
Transformatörden geçen maks. parazit akım	3:00 AM	Transformatör ile (1000:1)
* Önerilen akım pensleri/transformatörler ile.

Direnç Ölçümü (R~)
Ölçüm yöntemi	Akım ve gerilim ölçümü
Ölçüm gerilimi	20 V ac, kare darbe
Kısa devre akımı	> 250 mA ac
Frekans ölçümü	94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC)
Ölçüm aralığı	0,020 ? ila 300 k?
Ekran aralığı	0,001 ? ila 2,999 ?
	3,00 ? ila 29,99 ?
	30,0 ? ila 299,9 ?
	300 ? ila 2999 ?
	3,00 k? ila 29,99 k?
	30,0 k? ila 299,9 k?
Çözünürlük	0.001 ?
	0,01 ?
	0,1 ?
	1 ?
	10 ?
	100 ?
Hassaslık	± (değerin %2'si + 2 basamak)
Çalışma hatası	± (değerin %5'i + 5 basamak)
Ölçüm süresi	Tipik 6 saniye
Maks. parazit gerilim	24 V; daha yüksek gerilimlerde ölçüm başlatılmaz
Maks. aşırı yük	U _rms maks. = 250 V

Direnç Ölçümü (R dc)
Ölçüm yöntemi	Olası IEC61557-4'e göre akım-gerilim ölçümü
Ölçüm gerilimi	20 V dc
Kısa devre akımı	250 mA dc
Ölçülen değer oluşumu	H, S, ES üzerinde 4 kutuplu ölçüm kablolarıyla, ek hata olmadan genişletilebilir. Kablo E'deki 1 ?'dan yüksek dirençler, 5 m ?/? gibi bir ek hataya neden olabilir.
Ölçüm aralığı	0,020 ? ila 300 k?
Ekran aralığı	0,001 ? ila 2,999 ?
	3,00 ? ila 29,99 ?
	30,0 ? ila 299,9 ?
	300 ? ila 2999 ?
	3,0 k? ila 29,99 k?
	30,0 k? ila 299,9 k?
Çözünürlük	0.001 ?
	0,01 ?
	0,1 ?
	1 ?
	10 ?
	100 ?
Hassaslık	± (değerin %2'si + 2 basamak)
Çalışma hatası	± (değerin %5'i + 5 basamak)
Ölçüm sırası	Yaklaşık Saniyede 2 ölçüm
Ölçüm süresi	Ters kutupluk dahil tipik 4 saniye (2 kutuplu veya 4 kutuplu)
Maksimum parazit gerilimi	? 3 V ac veya dc; daha yüksek gerilimlerde ölçüm başlatılmaz
Maksimum endüktivite	2 Henry
Maksimum aşırı yük	U _rms = 250 V
