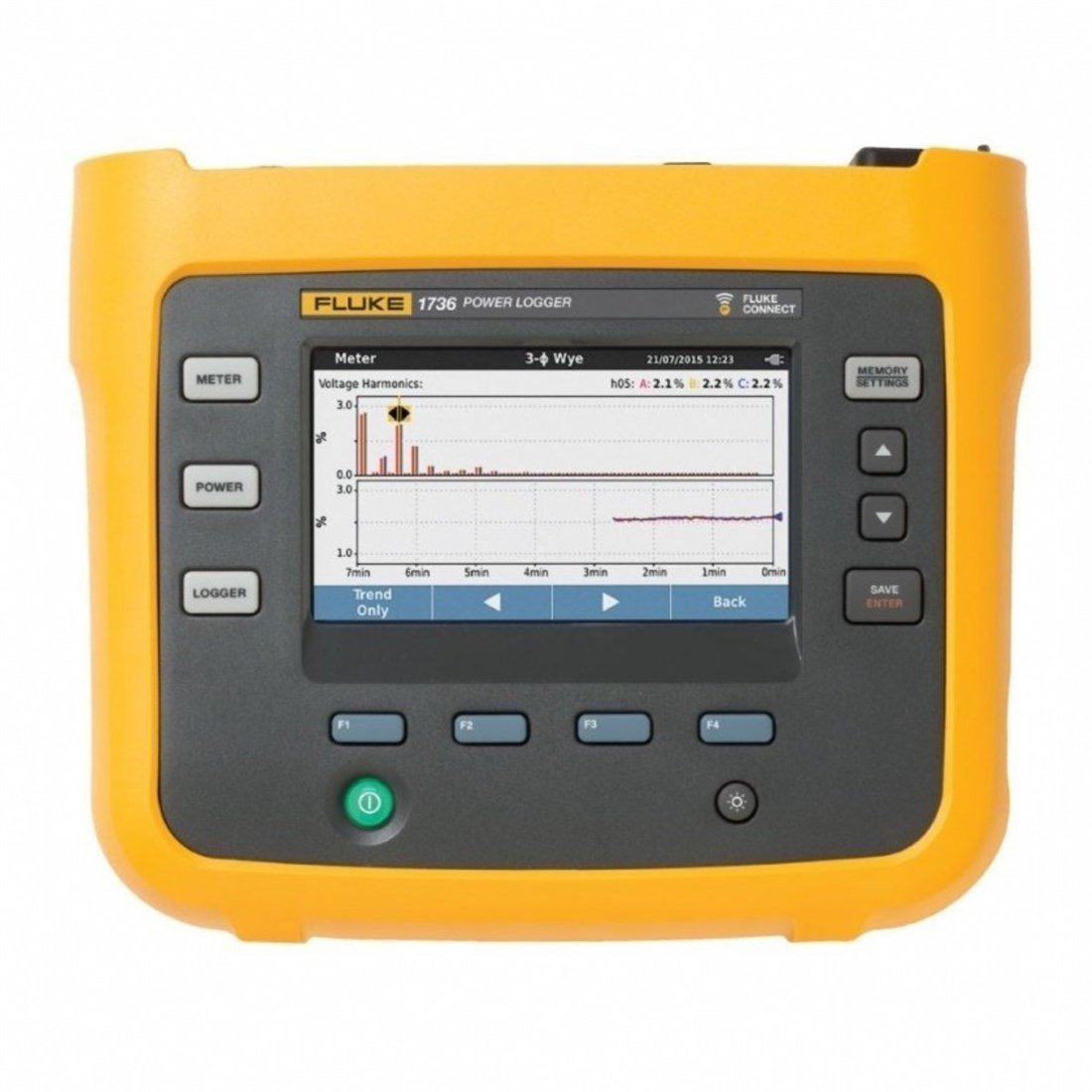

Daha fazla görünürlük, daha az belirsizlik ve daha iyi güç kalitesi ve enerji tüketimi kararları
Optimize edilmiş bir kullanıcı arabirimi, esnek akım probları ve yaygın görülen bağlantı hatalarını dijital olarak
doğrulayıp düzelterek ölçüm hatalarını azaltmanızı sağlayan akıllı bir ölçüm doğrulama işlevi, kurulumu her
zamankinden daha kolay hale getirerek ölçüm belirsizliğini azaltır. Daha güvenli çalışma mesafelerini
sürdürmeniz ve koruyucu ekipman, saha ziyaretleri ve kontrollere olan ihtiyacı azaltarak kritik kararları gerçek
zamanlı alabilmeniz için Fluke Connect uygulamasıyla verilere uzaktan erişin ve bu verileri ekibinizle paylaşın.
Sorunları belirlemenize ve birlikte verilen Fluke Energy Analyze Plus yazılım paketiyle ayrıntılı raporlar
oluşturmanıza yardımcı olmak için, ölçümleri hızlı ve kolay bir şekilde çizebilir ve grafiğini oluşturabilirsiniz.
| Hassasiyet |
| Parametre |
Aralık |
Maks. çözünürlük |
Referans koşullarda yapısal hassaslık (değerin %`si + tam aralığın %`si) |
| Gerilim |
1000 V |
0,1 V |
± (%0,2 + %0,01) |
| Akım |
i17xx-flex 1500 12” |
150 A 1500 A |
0,1 A 1 A |
± (%1 + %0,02) ± (%1 + %0,02) |
| i17xx-flex 3000 24” |
300 A 3000 A |
1 A 10 A |
± (%1 + %0,03) ± (%1 + %0,03) |
| i17xx-flex 6000 36” |
600 A 6000 A |
1 A 10 A |
± (%1,5 + %0,03) ± (%1,5 + %0,03) |
| i40s-EL pens |
4 A 40 A |
1 mA 10 mA |
± (%0,7 + %0,02) ± (%0,7 + %0,02) |
| Frekans |
42,5 Hz - 69 Hz |
0,01 Hz |
± (%0,1%) |
| Aux girişi |
± 10 V dc |
0,1 mV |
± (%0,2 + %0,02) |
| Gerilim min/maks |
1000 V |
0,1 V |
± (%1 + %0,1) |
| Akım min/maks |
Aksesuara göre tanımlanır |
Aksesuara göre tanımlanır |
± (%5 + %0,2) |
| Gerilim üzerindeki THD (Toplam Harmonik Distorsiyon) |
%1000 |
%0,1 |
± 0,5 |
| Akımüzerindeki THD (Toplam Harmonik Distorsiyon) |
<%1000 |
<%0,1 |
± 0,5 |
| Gerilim harmonikleri 2.ci... 50. |
1000 V |
0,1 V |
? 10 V: okumanın %5`i < 10 V: ± 0,5V |
| Akım harmonikleri 2.ci... 50. |
Aksesuara göre tanımlanır |
Aksesuara göre tanımlanır |
Akım aralığının ? %3`ü: değerin ± %5`i Akım aralığının < %3`ü: aralığın ± %0,15`i |
| Dengesizlik |
%100 |
%0,1 |
± 0,2 |
| Yapısal belirsizlik ± (değer %`si + aralık %`si)1 |
| Parametre |
Etki miktarı |
iFlex1500-12 150 A/1500 A |
iFlex3000-24 300 A/3000 A |
iFlex6000-36 600/6000 A |
i40s-EL 4 A/40 A |
| Aktif Güç P Aktif Enerji Ea |
PF ? 0,99 |
%1,2 + %0,005 |
%1,2 + %0,0075 |
%1,7 + %0,0075 |
%1,2 + %0,005 |
| Görünür güç S Görünür Enerji Eap |
0 ? PF ? 1 |
%1,2 + %0,005 |
%1,2 + %0,0075 |
%1,7 + %0,0075 |
%1,2 + %0,005 |
| Reaktif güç Q Reaktif Enerji Er |
0 ? PF ? 1 |
Ölçülen görünür gücün %2,5`i |
| Güç Faktörü PF Deplasman Güç FaktörüDPF/cos? |
– |
± 0,025 |
| Aralık1%`sinde ek belirsizlik |
VP-N > 250 V |
%0,015 |
%0,0225 |
%0,0225 |
%0,015 |
1Aralık = 1000 V x I aralık Referans koşullar:
•Çevresel:23°C ±5°C, en az 30 dakika süreyle cihaz çalışması, harici elektriksel/manyetik alan yok,
RH < %65
•Giriş koşulları:Cos?/PF=1, Sinüs sinyali f=50 Hz/60 Hz, güç kaynağı 120 V/230 V ±%10 .
•Akım ve güç teknik özellikleri: Giriş gerilimi 1 ph: 120 V/230 V veya 3 ph wye/delta: 230 V/400 V
Giriş akımı: I > Irange %10`u
•Orta konumda clamp veya Rogowski bobininin birincil iletken
•Sıcaklık katsayısı:28°C üzerindeki veya 18°C altındaki her bir °C için 0,1 x oranında belirtilen hassasiyet
ekleyin. Doğrudan bağlantı veya WiFi arayüzü üzerinden dosya aktarımı ve uzaktan kumanda
