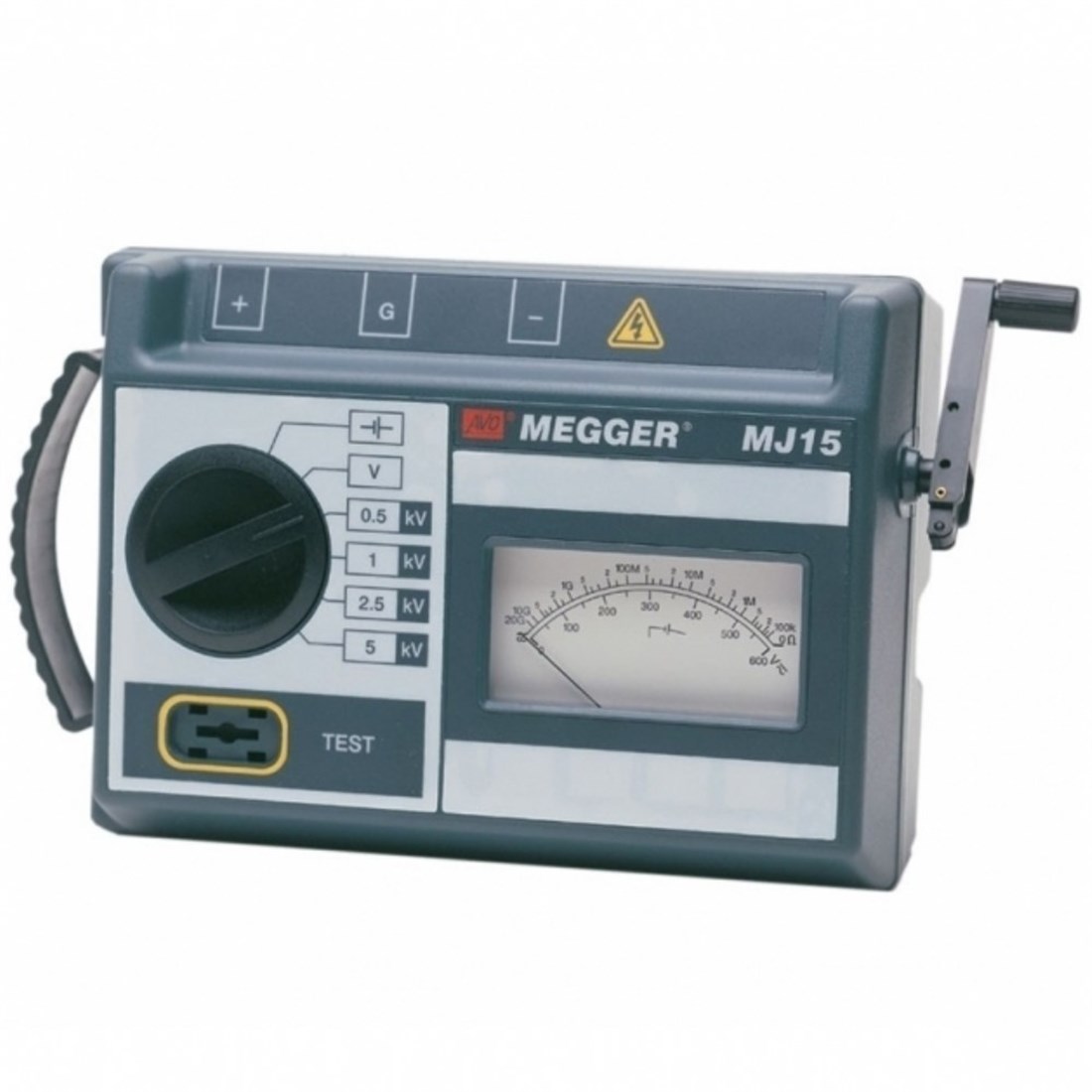

Megger MJ15 Kollu İzolasyon Test Cihazı 5000V (MEGGER-MJ15)

Megger MJ15 Kollu İzolasyon Test Cihazı 5000V

Megger MJ15 Kollu İzolasyon Test Cihazı 5000V, elle çevirmeli (kollu) jeneratör ile yüksek gerilim üreterek izolasyon direncini ölçen kollu megerdir. 5000V test gerilimi ile Megger güvencesiyle sunulur.

Öne Çıkan Özellikler

• 5000V test gerilimi
• Kollu (manivelalı) jeneratör ile pil gerektirmeden çalışma
• Sahada enerji ihtiyacı olmadan ölçüm
• Sağlam ve dayanıklı klasik yapı
• Yüksek gerilim izolasyon testi
• Uzun ömürlü kullanım

Kullanım Alanları

Elektrik tesisatı ve motor izolasyon testi, enerji bulunmayan saha koşulları.

Genel Özellikler

Teknik Özellikler

Megger MJ15 Kollu İzolasyon Test Cihazı 5000V

500/1000/2500V/5000V, 100 kΩ - 20 GΩ (0Ω ve ∞ dahil)

• 5kV'a kadar 4 test voltajı
• İki farklı güç kaynağı - Kolu çevirerek veya pil ile çalıştırılabilir
• Sağlamlık için esnek monte analog skala
• 600 V'a kadar gerilim aralığı, otomatik deşarj olduğunu gösterir
• Hızlı test için PASS(geçti) / FAIL (kaldı) bantları yerleştirmeye uygun kaplama
• Kullanıcı hatalarını önlemek için izolasyon değerlerini gösteren tekli skala
• Kullanımı kolay
• Hafif ve sağlam

Teknik Özellikler:

İzolasyon aralığı: 100 kΩ ... 20 GΩ (0 Ω ve ∞ dahil)
Test voltajı: (d.c.) 500 V, 1000 V, 2500 V ve 5000 V
Test voltajı doğruluğu: 20 MΩ yükte nominal voltajın ±%5'i
Test voltajı stabilitesi: <±1% (180 r.p.m. 240 r.p.m. arası MJ15)
İzolasyon doğruluğu: (0 - 30 °C'de) Tam ölçekli sapmanın ±% 2,5'i
Kısa devre/şarj akımı: 1.5 mA ±0.5 mA
Yükün maksimum lapasitansı: 5 μF
Parazit: 50-60 Hz arasında 1 mA rms
Deşarj direnci: <500 kΩ
Voltmetre aralığı: 0 ... 600 V a.c.
Voltmetre doğruluğu: ±%2,5 f.s.d. a.c. (döner buton V pozisyonundayken)
Aşırı yükleme derecesi: 720 V a.c. veya d.c.
Skala uzunluğu: 72 mm (96°)
Güç kaynağı: BM15 - 8 x AA pil (LR6) ; MJ15 - Düşük voltaj fırçasız jeneratör ve 8 x AA pil (LR6)
Pil ömrü: Tipik olarak 100 MΩ yükte ve 5 kV'da 2000 kere beş saniyelik test
Pil göstergesi: Yüklü pil testi
Güvenlik: IEC 61010-1'e göre çift izolasyon için güvenlik gereksinimlerini karşılamaktadır. CAT III, 300 V fazdan toprağa (ground, earth)
Değiştirilebilir sigorta: 1 Amp, 250 V, HBC tipi (F), (20 mm x 5 mm) ila IEC 127/1. Bu sigorta, cihazı şarj edilebilir pilleri kullanırken oluşan hatalara karşı korur.
EMC: IEC 61326-1 ile uyumlu
Çalışma sıcaklığı: 0 °C ... 30 °C tam spesifikasyonlar dahilinde; -20 °C ... 50 °C sıcaklık katsayısı ±%0,1/°C dahilinde
Saklama sıcaklığı: -25 °C to 65 °C
Nem: 90% RH, 40 °C
Boyutlar: 220 mm x 160 mm x 115 mm
Ağırlık: BM15 yaklaşık 1,2 kg ; MJ15 yaklaşık 1,6 kg (piller dahil 1,8 kg)
