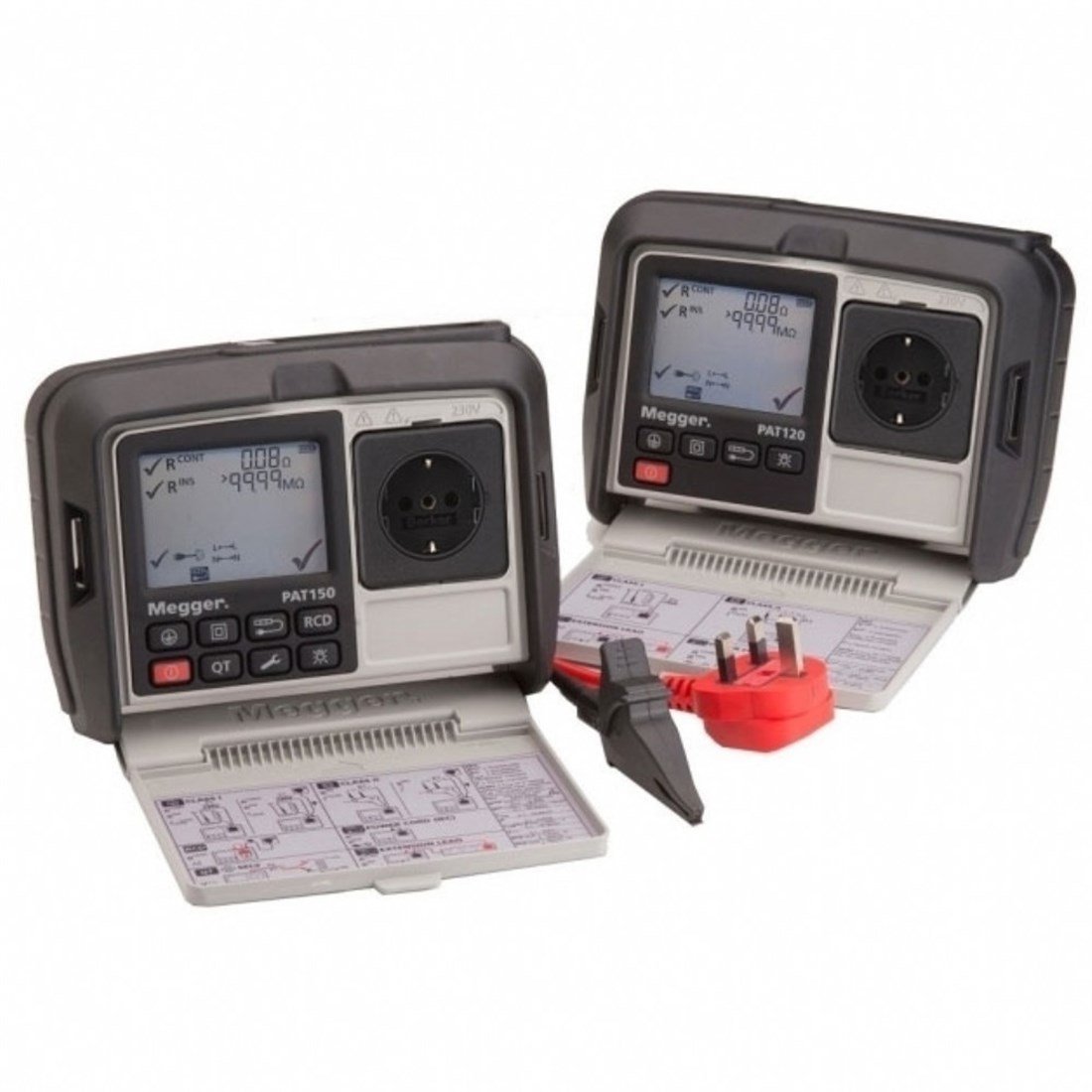

Megger PAT120 Elektriksel Güvenlik Test Cihazı
Megger PAT120 Elektriksel Güvenlik Test Cihazı, taşınabilir elektrikli cihazların elektriksel güvenlik testini yapan PAT test cihazıdır. Megger güvencesiyle sunulur.
Öne Çıkan Özellikler
- Taşınabilir cihaz güvenlik testi (PAT)
- Topraklama sürekliliği ve izolasyon testi
- Kaçak akım ölçümü
- Raporlanabilir test sonuçları
- İş güvenliği mevzuatına uygunluk
Kullanım Alanları
İşyeri elektrikli cihaz güvenlik testleri, periyodik kontroller ve iş güvenliği denetimleri.
Genel Özellikler
| Marka | Megger |
| Ürün Kodu | MEGGER-PAT120 |
| Ürün Tipi | PAT Test Cihazı |
Teknik Özellikler
Megger PAT120 Elektriksel Güvenlik Test Cihazı
PAT-Tester, Koruyucu iletken direnci, İzolasyon dir., Bağlantı sürekliliği, Kaçak akım
Genel Özellikler:
- Geniş, arka aydınlatmalı LCD ekran
- 200 mA ile koruyucu iletken direnci testi
- 250V izolasyon ve kaçak testi sayesinde güvenli IT testi
- Taşınabilir ve sabit ekipmanları test etmeye uygun
- Seçilebilir PASS / FAIL limitleri sayesinde hatalar anında gösterilebilir (Sadece PAT150)
- 10mA ve 30mA taşınabilir RCD kablo testi (Sadece PAT150)
| Karşılaştırma Tablosu |
| |
PAT120 |
PAT150 |
PAT150R |
| Güç Kaynağı |
| AA alkaline/NiMH |
? |
? |
? |
| Şarj edilebilir pil |
|
|
? |
| Testler |
| Koruyucu toprak direnci |
? |
? |
? |
| 250V İzolasyon |
? |
? |
? |
| 500V İzolasyon |
|
? |
? |
| Kablo testi |
? |
? |
? |
| Canlı koruyucu iletken akımı |
|
? |
? |
| Canlı dokunma akımı |
|
? |
? |
| Alternatif kaçak |
? |
? |
? |
Fonksiyonel test
(canlı kaçak testin bir parçası) |
|
? |
? |
| 10 mA PRCD |
|
? |
? |
| 30 mA PRCD |
|
? |
? |
| SELV voltajı |
|
? |
? |
| Kablo direnci sıfırlama |
|
? |
? |
| Fonksiyon tuşları |
| Class 1 |
? |
? |
? |
| Class 2 |
? |
? |
? |
| Uzatma Kablosu |
? |
? |
? |
| PRCD |
|
? |
? |
| Single Test |
|
? |
? |
| Ekran Aydınlatma |
? |
? |
? |
| Ayarlar |
|
? |
? |
| On/Off |
? |
? |
? |
| Standart Aksesuarlar |
4mm prizli test probu
+ krokodil clip |
1 |
2 |
2 |
| Uzatma kablosu adaptörü |
? |
? |
? |
| AC Şarj adaptörü |
|
|
? |
| Şebekeden besleme kablosu |
|
? |
? |
| Taşıma çantası |
? |
? |
? |
Teknik Özellikler:
Süreklilik Testi (200mA)
Süreklilik Test Voltajı: 4.0 V d.c. -0% +10% (açık devre)
Test akımı: çift-yönlü +200mA
-0% + 50mA (2Ω yükte)
Doğruluğu: Direnç: ±5% ±3 digits (0 ... 19.99 Ω)
Direnç Çözünürlüğü: 10 mΩ
Gösterme Aralığı: 0.01 ... 19.99 Ω
Süreklilik testi sıfırlama: 9.99 Ω'a kadar
Test süresi: 2 sn'den 20 sn'ye kadar seçilebilir veya test sırasında 180 sn'ye kadar seçilir
İzolasyon Testi (250V ve 500V)
İzolasyon testi: 250V dc –0 % /+25 % açık devre
500V dc –0 % /+25 % açık devre
≥ 500V 0% dc 0.5 MΩ yükte
Kısa devre/şarj akımı: < 2mA dc
İzolasyon doğruluğu: ±3% ±10 digits (0 ... 19.99 MΩ)
Çözünürlük: 0.01 MΩ
Gösterme aralığı: 0.10 MΩ ... 99.99 MΩ
Test süresi: 2 sn'den 20 sn'ye kadar seçilebilir veya test sırasında 180 sn'ye kadar seçilir
Düşük Voltajlı Kaçak Testi (Substitute Leakage Test)
Kaçak akım: Doğruluk ± 5% ± 3 digits
Test frekansı: 50 Hz nominal şebeke frekansı
Test voltajı: < 50V ac
Çözünürlük: 0.01 mA
Gösterme Aralığı: 0.10 ... 19.99 mA
Test süresi: 2 sn'den 5 sn'ye kadar seçilebilir
Diferansiyel Kaçak Akım:
Test Voltajı: Nominal şebeke 230 V AC
Test Frekansı: Nominal şebeke 50 Hz
Doğruluk: ±5% ±3d ±3uA/A
Çözünürlük: 0.01 mA
Gösterme Aralığı: 0.10 ... 19.99mA
Test süresi: 2 sn'den 5 sn'ye kadar seçilebilir
Dokunma akımı testi
Test voltajı: Nominal şebeke beslemesi 230V AC
Test frekansı: Nominal şebeke 50 Hz
Test doğruluğu: ± 5% ± 3 digits
Çözünürlük: 0.01 mA
Gösterme Aralığı: 0.10 ... 3.99 mA
Test süresi: 2 sn'den 5 sn'ye kadar seçilebilir
SELV Cihaz Testi
Test voltajı: 0 - 300 V ac
Ölçüm doğruluğu: ± 3% ± 3 digits
Çözünürlük: 0.1 V ac
Gösterme Aralığı: 0.1 ... 300 V ac
Uzatma Kablosu Testi
Yaptığı Testler: İzolasyon ve Bond testleri
Test voltajı: 5 V
Polarite kontrolleri: Kablo OK
Faz nötr kısa devre
Faz nötr ters
Faz/nötr açık devre
Taşınabilir RCD (Kaçak Akım Rölesi) Testi
Test Voltajı: Nominal şebeke beslemesi 230 V
Test frekansı: 50 Hz
Test Akımı Doğruluğu: +2% ... +8% (1 x I, 5 x I)
Atma Süresi Doğruluğu: ±1% ± 1ms
Atma Süresi Çözünürlüğü: 0.01 ms
Gösterme Aralığı: 0 ... 200 ms (1 x I)
0 ... 40 ms (5 x I)
Ana Şebeke Testi
Frekans ölçüm aralığı: 50 Hz
Test Voltajı: 40 to 300V ac
Doğruluk: ± 3% ± 3 digits
Çözünürlük: 0.1Vac
Gösterme aralığı: 40 ... 300V ac
Devre test (Otomatik yapar, kullanıcı seçemez)
Test voltajı: 5 V
Test frekansı: Nominal şebeke 50 Hz
Test akımı: < 100mA kısa devre
Çevresel Şartlar
Çalışma Sıcaklığı: -10 ... +40 ºC
Saklama Sıcaklığı: -20 ... +60 ºC
Koruma: IP40
Ağırlık
PAT120: 1150 g (Sadece cihaz)
PAT150: 1300 g (Sadece cihaz)
Boyutlar
Cihaz ve kabı: 203mm (L) x 148mm (W) x 78mm (H)
Paket boyutu: 456mm (L) x 178mm (W) x 89mm (H)
Güvenlik
IEC 61010-1: CAT II 300 V
EMC
IEC 61326-1: 2006
IEC 61326-2-2: 2005
