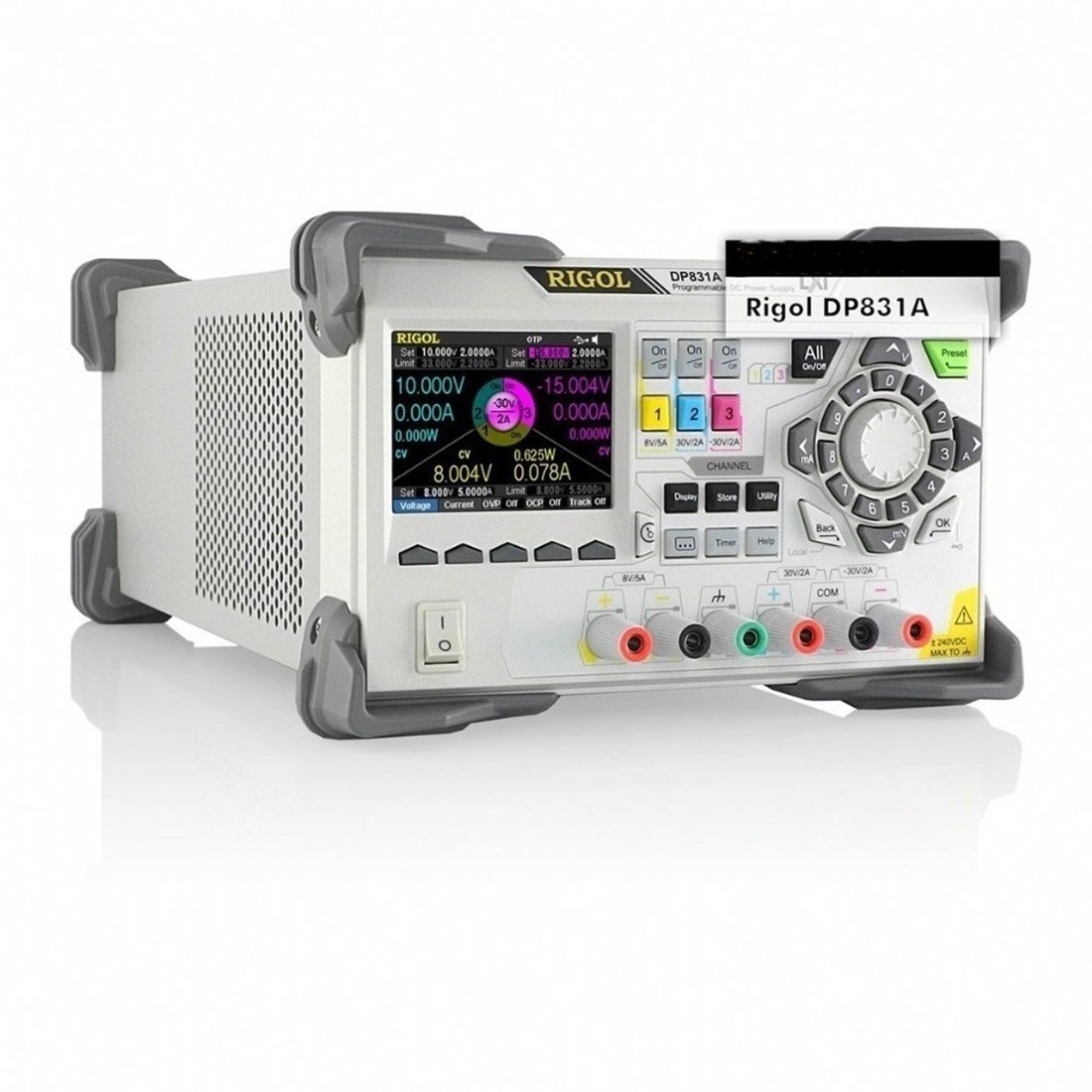

Rigol DP831A 160W 3 Çıkışlı 30V Güç Kaynağı
Yüksek kaliteli 3 çıkışlı programlanabilir DC güç kaynağı ( +8 V / 5 A , +30 V / 2 A, -30 V / 2 A maksimum çıkış gücü: 160W)
Standart Özellikler : Kayıt Etme (recorder)/ Analizör (analyzer) / İzleme (monitor) / Tetikleme (trigger)
Standart Bağlantı Arayüzleri: USB / LAN / RS232 / Digital IO
Standart Aksesuarlar:
- USB Kablo
- Güç Adaptörü
- Mikro Sigorta
- Kullanım Kılavuzu
- Kalibrasyon Sertifikası
DP831A, 3 çıkışlı, programlanabilir, temiz çıkış gücü verebilen, yüksek performanslı, birçok analiz fonksiyonları olan ve çeşitli test ihtiyaçlarını karşılayabilmek için üzerinde çok sayıda bağlantı portunu standart olarak bulunduran yüksek kaliteli bir DC güç kaynağıdır.
· DP831A 3 çıkışlı , toplam güç maksimum 160W
· DP831A, 2 Kanal +30V-2A / -30V - 2A ve tek kanal 8V/5A olmak üzere 3 kanallıdır.
. Düşük Ripple Gürültüsü (<350uVrms / 2mVpp)
· Mükemmel lineer doğrultma oranı ve yük doğrultma oranı 0.01%
· Hızlı transient cevabı (<50us)
· Standart OVP/OCP/OTP koruma fonksiyonları. (Yüksek Voltaj, Yüksek Akım ve Yüksek Sıcaklık)
· Standart zamanlama fonksiyonu
· Kullanıma hazır V,A,W ölçülendirme ve dalgaformu şeklinde görüntüleme
· Çıkış gecikmesi, analiz, görüntüleme ve baz alma desteği
· Her kanal için bağımsız kontrol
· 3.5” TFT Geniş Ekran
· USB Host& Device Standart, LAN(LXI Core Device 2011) Standart , RS232 Standart ,Digital I/O,USB-GPIB(Opt.) arayüzleri vardır.
| Özellikler | Rigol DP831A |
|---|
| Çıkış | 3 |
| Çıkış 1 | 0 ile +8 V/DC arasında - Max. 5 A |
| Çıkış 2 | 0 ile +30 V/DC arasında - max. 2 A |
| Çıkış 3 | 0 ile -30 V/DC arasında - max. 2 A |
| Topraklama Paylaşımı | Çıkış 1 tek GND / Çıkış 2 ve Çıkış 3 paylaşımlı GND |
| Çıkış Gücü (max.) | 160 W |
| Yüksek Sıcaklık Kapatması | 55 °C |
| Çalışma Sıcaklığı | 0 °C ile 40 °C arasında |
| Soğutma Methodu | Fan Soğutması |
| Voltaj | Çıkış 1 | Çıkış 2 | Çıkış 3 |
|---|
| Çıkış Voltajı | 0 ile +8 V/DC arasında | 0 ile +30 V/DC arasında | 0 ile -30 V/DC arasında |
| Doğruluk | ±0.1% + 20 mV | ±0.1% + 20 mV | ±0.1% + 20 mV |
| Çözünürlük | 1mV (Standart) | 1mV (Standart) | 1mV (Standart) |
| Yüksek Voltaj Koruması | 1 mV ile 8.8 V arasında | 1 mV ile 33 V arasında | -1 mV ile -33 V arasında |
| Yük Regülasyonu | < 0.01% + 2 mV | | |
| Line Regülasyonu | < 0.01% + 2 mV | | |
| Dalgalanma ve Gürültü | < 350 μV rms / 2 mVpp | | |
| Akım | Çıkış 1 | Çıkış 2 | Çıkış 3 |
|---|
| Çıkış Akımı (max.) | 5 A | 2 A | 2 A |
| Doğruluk | ±0.2% + 10 mA | ±0.2% + 10 mA | ±0.2% + 10 mA |
| Çözünürlük | 1mA (Standart) | 1mA (Standart) | 1mA (Standart) |
| Yüksek Akım Koruması | 0.1 mA ile 5.5 A arasında | 0.1 mA ile 2.2 A arasında | 0.1 mA ile 2.2 A arasında |
| Yük Regülasyonu | < 0.01% + 250 μA | | |
| Line Regülasyonu | < 0.01% + 250 μA | | |
| Dalgalanma ve Gürültü | < 2 mA rms | | |
| Model | Rigol DP831 |
|---|
| Ekran | 8.9 cm (3.5") WVGA-Renkli-LCD |
| Ekran Çözünürlüğü | 320 × 240 Pixel |
| Bağlantı Arayüzleri | - USB host
- USB device
- LAN (LXI Standart) (Standart)
- RS232 (Standart)
- GPIB (IEE-488, (Opsiyonel adaptör ile)
- Digital IO Ports (Standart)
|
| Boyutlar (W × H × D) | 23.9 cm × 15.7 cm × 41.8 cm (9.41" × 6.18" × 16.46") |
| Ağırlık | 9.0 kg (19.84 lbs) |
| Besleme | 230 V/AC, 115 V/AC or 100 V/AC (adjustable) |
| Takip Fonksiyonu (Tracking function) | İki 30 V çıkış bağlanabilir. İzleme işlevi etkinleştirildiğinde, yalnızca bir çıkışı değiştirmeniz gerekir ve diğer 30 V çıkışı otomatik olarak aynı değere ayarlanır (karşılık gelen ters kutup ile). |
