Schutz MR 8050 Mikro ohm metre
Schutz MR 8050 Mikro ohm metre

Schutz MR 8050 Mikro ohm metre (SCHUTZ-MR-8050)

0,00
Fiyat : ₺496.590,58(KDV Dahil)

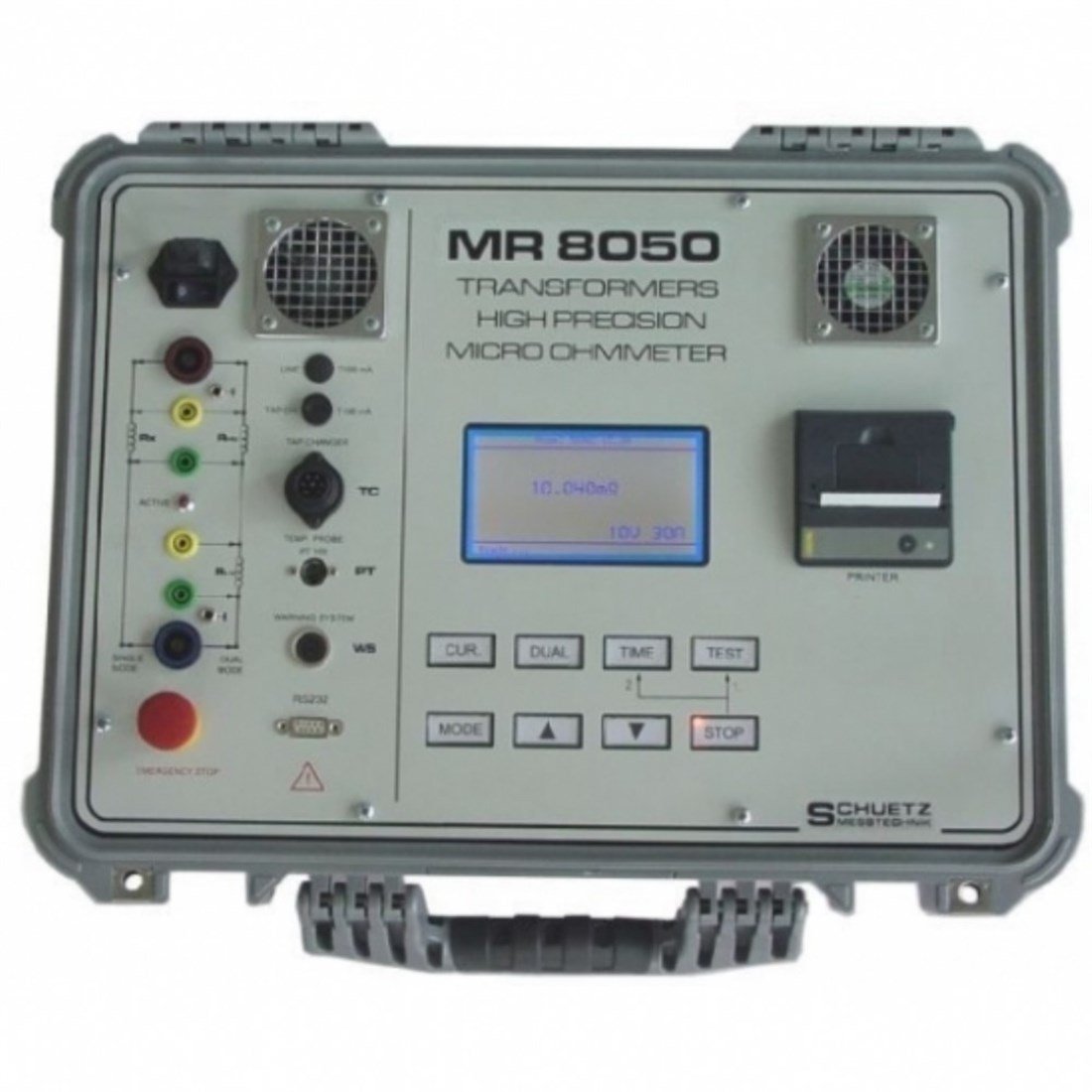

Schutz MR 8050 Mikro ohm metre


Mikroohmmetre - Sargı Direnci Test Cihazı, 60V DC/60A DC, Alman malı

SCHUETZ MESSTECHNIK Trafo ölçüm cihazları
MIKRO-OHMMETRE

Yüksek endüktif test nesneleri için 800MVA (800.000kVA)'ya kadar

MR 8050 ile trafoların, motorların ve reaktörlerin yüksek endüktif sargılarının direnci ölçülebilir (100 μΩ kademesinde 0.01 μΩ çözünürlük ile 2kΩ ‘a kadar). Test edilecek nesnelerin performansı 800MVA’ya kadar olabilir.

Bir trafonun manyetik yüklemesi, yüksek bir yükleme voltajı (60V) ile hızlıca bulunabilir. Kritik zamanlı ölçümler için bu önemlidir (soğutma eğrileri).

Göz ardı edilebilir bir miktarın kalması dışında enerji MR 8050’de yok edildiği için trafo çekirdeğinin yükünün boşaltılması çok güvenlidir.

Test edilecek nesnenin sıcaklığı bir PT100 probu kullanılarak önceden ayarlanabilir veya ölçülebilir. Bakır veya alüminyum için sıcaklık katsayısı kullanarak 20°C için direnç hesaplanır. Isı-kayıp ölçümleri önceden ayarlanan zaman aralıkları ile mümkündür. t=0 ‘daki direnç, dahili gerileme algoritmasının sonucu olarak gösterilir.

İki sargı aynı anda (DUAL ölçüm metodu) ölçülebilir.

Aynı zamanda MR 8050 ‘nin, ölçüm akımını kesmeden farklı kademelerde ölçüm yapması için otomatik kademe değiştirme özelliği de vardır.

Özellikler:
  • 100μΩ ‘dan 6000Ω ‘a kadar otomatik kademe
  • DUAL ölçümler için 2 kanal
  • 50mA'den 60A'e kadar geniş akım aralığı
  • Hızlı karşı yüklemeden dolayı ölçüm süresi oldukça kısadır
  • Deşarj süresi karşı yüklemenin 1/10 ‘u kadardır
  • Gerileme algoritması da dahil ısı-kayıp ölçümleri
  • 240x128 piksel, ekran ışıklı LCD-Ekran
  • Arayüz: USB ve RS232C 9600 baud (auto switch)
  • PT100 sıcaklık probu için PT100 konnektörü
  • Otomatik tap değiştirici kontrolü için tap değiştirici konnektörü
  • Ayrı uyarı ışığı için uyarı sistemi konektörü
  • Dahili termal yazıcı: Kağıt 58mm genişliğinde, kolay kullanım
  • 1000 ölçüme kadar dahili test sonuç depolanması
Teknik Özellikler
Nesne bağlantısı2 akım çıkışı, 4 potansiyel giriş (2 kanal)
Direnç kademesi100μΩ ‘dan 6000Ω ‘a kadar (otomatik kademe)
Maks. Seçilebilir Akım50mA,100mA,...,10A,20A,..., 60A;
gerçek değer toplam dirence göre değişir
Çözünürlük0.01μΩ örneğin 123.71 μΩ
Doğruluk± 0.1% RDG. ± 0.05 % F.S.
Maks. çıkış voltajı / akımı60V DC / 60 A DC
Toplam çıkış gücümax.450VA @ 90 ... 264V ana şebeke
Maks. kapasite800 MVA transformatör
Çevre-10° ‘den +50°C ‘ye kadar çalışma, -25° ‘den +70°C ‘ye depolama
Bağıl nem oranımaks. 95% yoğunlaşma olmadan
Güç kaynağı (Ana şebeke)85…260V, 6.5A PFC otokademe
Boyut ve ağırlık490x400x190mm yaklaşık 15 kg
Güvenlik ve EMCCE, IEC-1010-1, EN55011B, EN61000-3-2.-3, ENV50204
