Schutz MR5-200P Mikro Ohm Metre Mikroohmmetre, Alman malı, Devre Kesici Kontak Geçiş Direnç testlerine uygun
SCHUETZ MESSTECHNIK
MIKROOHMMETRE

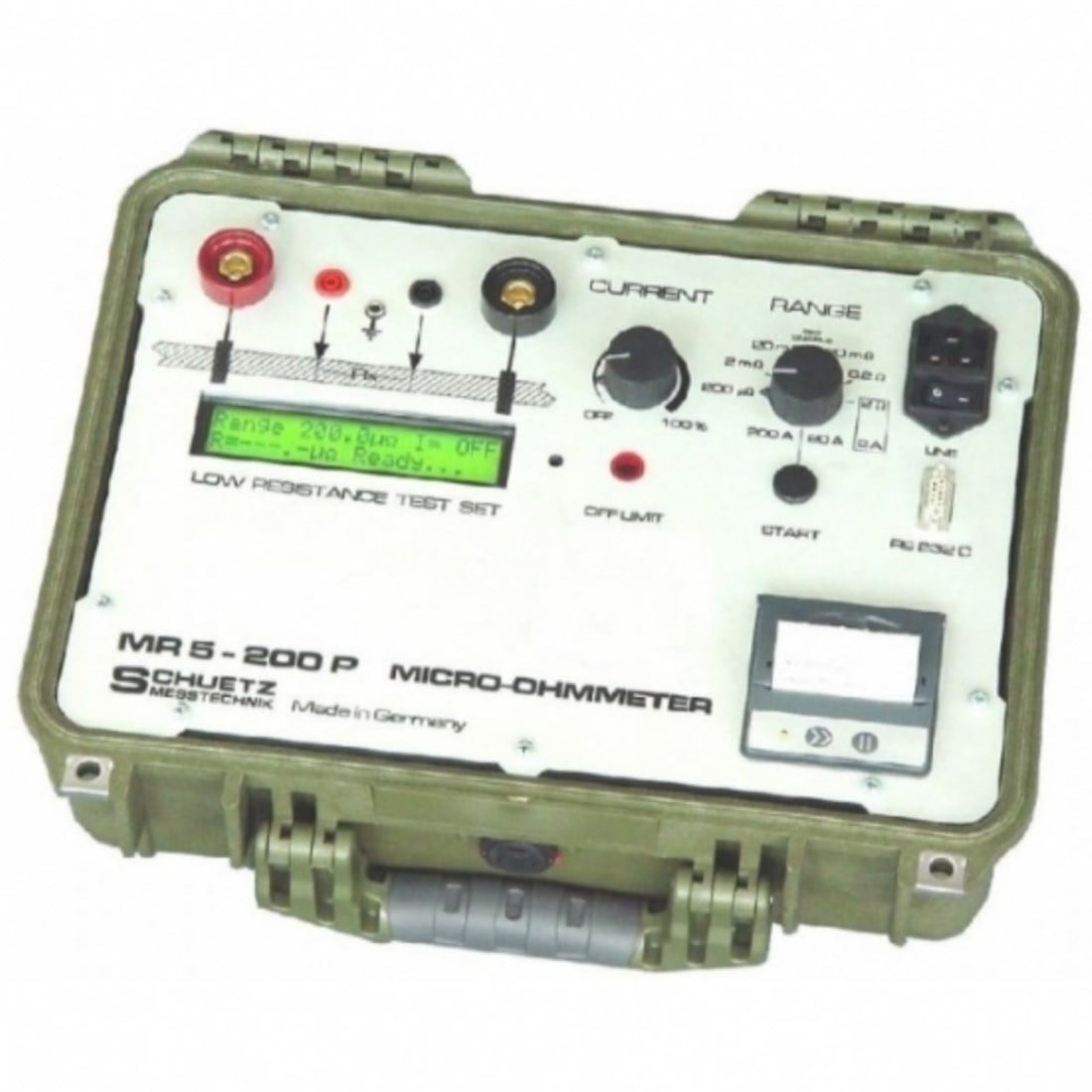

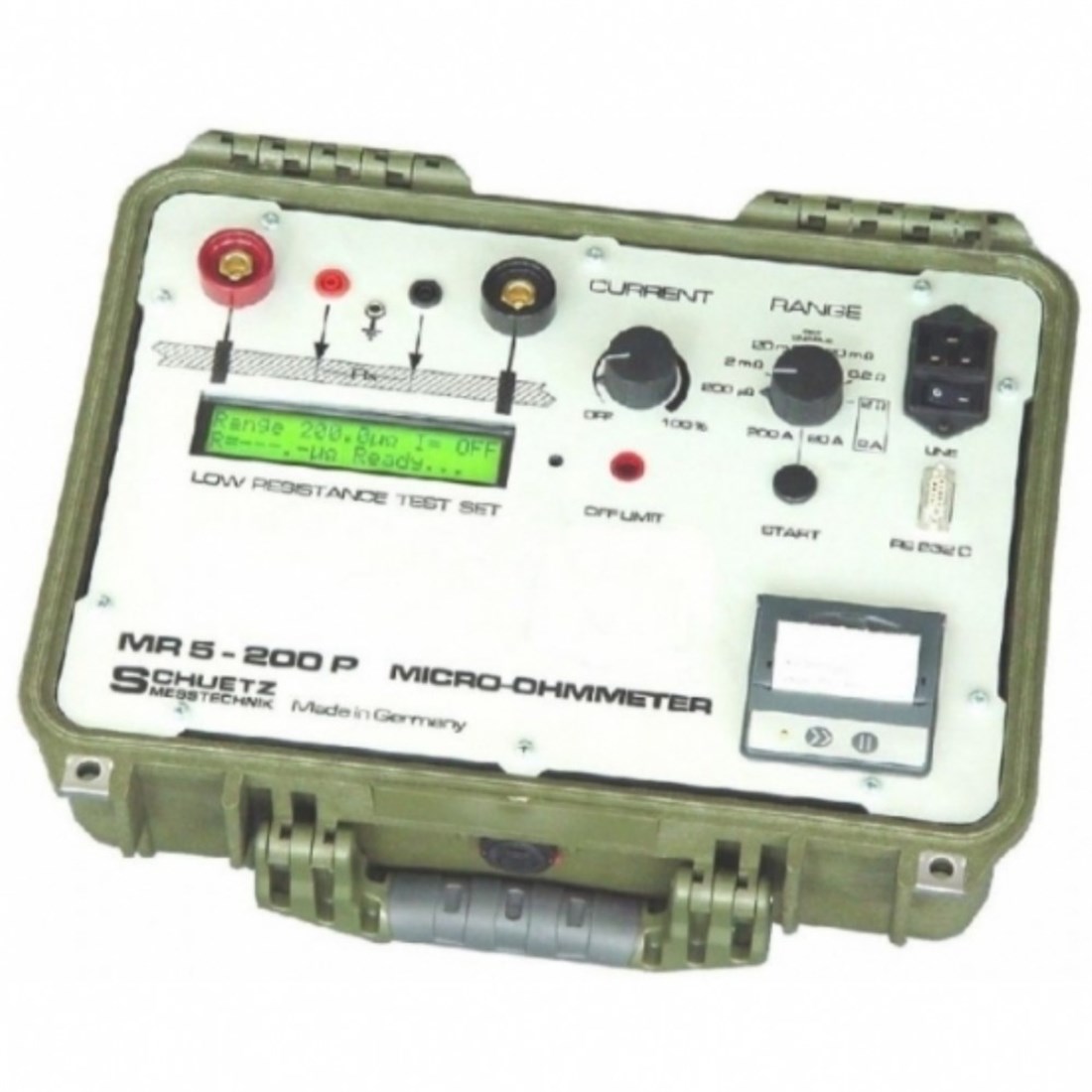

MR5-200P MIKROOHMMETRE, çok yüksek ölçüm akımı kullanarak çok düşük dirençli nesnelerdeki (örn. bara, konektör) elektrik dirençlerini belirlemek için kullanılır. MR5-200P 200A ‘e kadar maksimum akım üretebilirler.
Normal şartlar altında, elektrik direnci çok daha düşük bir akım kullanılarak bulunabilir. Mesela MR300C-A mikroohmmetremiz, 10nΩ(10-8Ω) çözünürlüklü 10A ölçüm akımı var. Bununla birlikte, hatalı bağlantılar bu şekilde bulunamaz, çünkü kötü bağlantılarda, sabit olmayan veya yükselen ölçüm değerlerine sebep olan enerji kaybını bulabilmek için yüksek akım gerekir. Bunu yapabilmek için, QVA-Z10-31-00 test standardında önerildiği gibi MR5-200P’de maksimum 3 saniyelik sabit bir yüksek ölçüm akımı üretilecek.
Hattan güç almasına rağmen MR5-200P pil ile de korumalıdır. Bu yüzden aktif hat kaynağı olmadan da sınırlı sayıda ölçüm yapabilmektedir.
İlaveten, ölçüm değerleri, EXCEL© gibi bir elektronik tablo programına tümleşik bir arayüz kullanılarak aktarılabilir. Zamana dayalı aktarım da desteklenmiştir. Örneğin, enerji yitimi değerlendirilirken ölçüm sonuçları arayüz ile gönderilir.
Özellikler:- Kullanışlı kademe 20μΩ – 2Ω (belirtilmiş belirsizlik içinde)
- Maks. çözünürlük 100 Nanoohm
- 4 digit gösterir
- Ölçüm akımı 1 .. 200 A
- Akım süresi maks. 3 s @ 200 A
- Arayüz RS232C, USB-B
- Dahili termal yazıcı
- Kablolar dahil: STD 5m 2x akım-(25mm2), 2x hassasiyet-, toprak-, hat- ve RS232/USB-kablosu (PC)
- Fabrika kalibrasyon sertifikası
- Sağlam, güçlü taşıma çantası
| Teknik Özellikler |
| TEST AKIMI | maks. 200A (True DC). Artış 1 A.
0 ‘dan 100% ‘e kadar ayarlanabilir ve önceden kurulabilir |
| DİRENÇ KADEMELERİ | 0-199.9μΩ (test akımı: 200 A ‘e kadar)
0-1.999 mΩ (test akımı: 200 A ‘e kadar)
0-19.99 mΩ (test akımı: 100 A’e kadar)
0-199.9 mΩ (test akımı: 20 A’e kadar)
0-1999 mΩ (test akımı: 2 A ‘e kadar) |
| OKUMA ÇÖZÜNÜRLÜĞÜ | R < 200 μΩ için 0.1 μΩ
R < 2000 μΩ için 1 μΩ
R < 20 mΩ için 10 μΩ |
| ÇIKIŞ VOLTAJI | Tüm akımlarda 4..5 Vdc |
| EKRAN | 4 digitli sonuç, akım ve zaman
Ekran ışıklı LCD, 9mm karakter yüksekliği |
| TOPLAM DİRENÇ | 200A ‘de maks. 20 mΩ
100A ‘de maks. 40 mΩ |
| ÖLÇÜM PRENSİBİ | Kelvinden dolayı dört-terminal |
| TERMAL KORUMA | Cihazı aşırı ısınmadan korur |
| TEMEL DOĞRULUK | Okumanın ± 0.3 % ‘ü Kademenin ± 0.1 %’i |
| AKIM AKIŞ SÜRESİ | 200A’de akım akışı süresi (zamanı) 3 s ile sınırlanmıştır!
Düşük akımlarda ölçüm zamanı artırılabilir. (örnek. 10A ‘de 30 s) |
| GELİŞMİŞ ÖZELLİKLER | Direncin, akımın ve ölçüm zamanının direkt dijital olarak okunması ve her saniyede güncellenmesi. |
| DAHİLİ HAFIZA | 1000 test sonucunun depolanması |
| ARAYÜZ | 2400, 4800, 9600 baud.’da RS232, USB-B |
| ÇEVRESEL KORUMA | IP54 (kapağı kapalıyken) |
| KORUMA SINIFI | IEC 61010-1:1990, IEC 61010-1:1992 ek 2 ‘nin ihtiyaçlarını karşılar |
| GÜÇ KAYNAĞI | Ana şebeke: 115 ‘den 240 V AC ‘ye kadar / 50..60 Hz tek faz |
| ÇALIŞMA SICAKLIĞI | -5°C ‘den 50°C ‘e kadar |
| DEPOLAMA SICAKLIĞI | -25°C ‘den 65°C ‘e kadar |
| NEM ORANI KADEMESİ | Bağıl nem oranının 95 % ‘i (sıvılaşma olmadan) |
| EKİPMAN AĞIRLIĞI | Yaklaşık 12 kg |
| BOYUTLAR | 410W x 330D x 180H mm |
| YAZICI | Termal yazıcı |
Tüm teknik datalar 23°C oda sıcaklığında, 5m Standart Ölçüm Kabloları, 100 μΩ test direnci, pil kaynağı ile hesaplanmıştır.Bu cihaz MR5-200C versiyonu olarak da teslim edilebilir. MR5-200C ve MR5-200P arasında iki ana fark var:
P-versiyonu sadece, önceden tanımlanmış bir toplam zamanda kısa akım sinyallerinin ölçümlerinin yapılmasını sağlar. Aynı zamanda C-versiyonu bunun yerine sürekli akım akışını kullanır.
Diğer taraftan P-versiyonu hat bağlantısı olmadan kısa süreli ölçümler için kullanılabilir, C-versiyonu tüm işlem modları için hat kaynağına ihtiyaç duyar.
| Karşılaştırma | MR5-200C | MR5-200P |
| Akım akışı | 1 saate kadar | 200A ‘de maks. 3 s |
| Pille çalışma | hayır | evet |
| Maks. ölçümleri | limitsiz | 200A ‘de 100 (500ms pulse) |
| Ağırlık | 9.5 kg | 10.5 kg |
