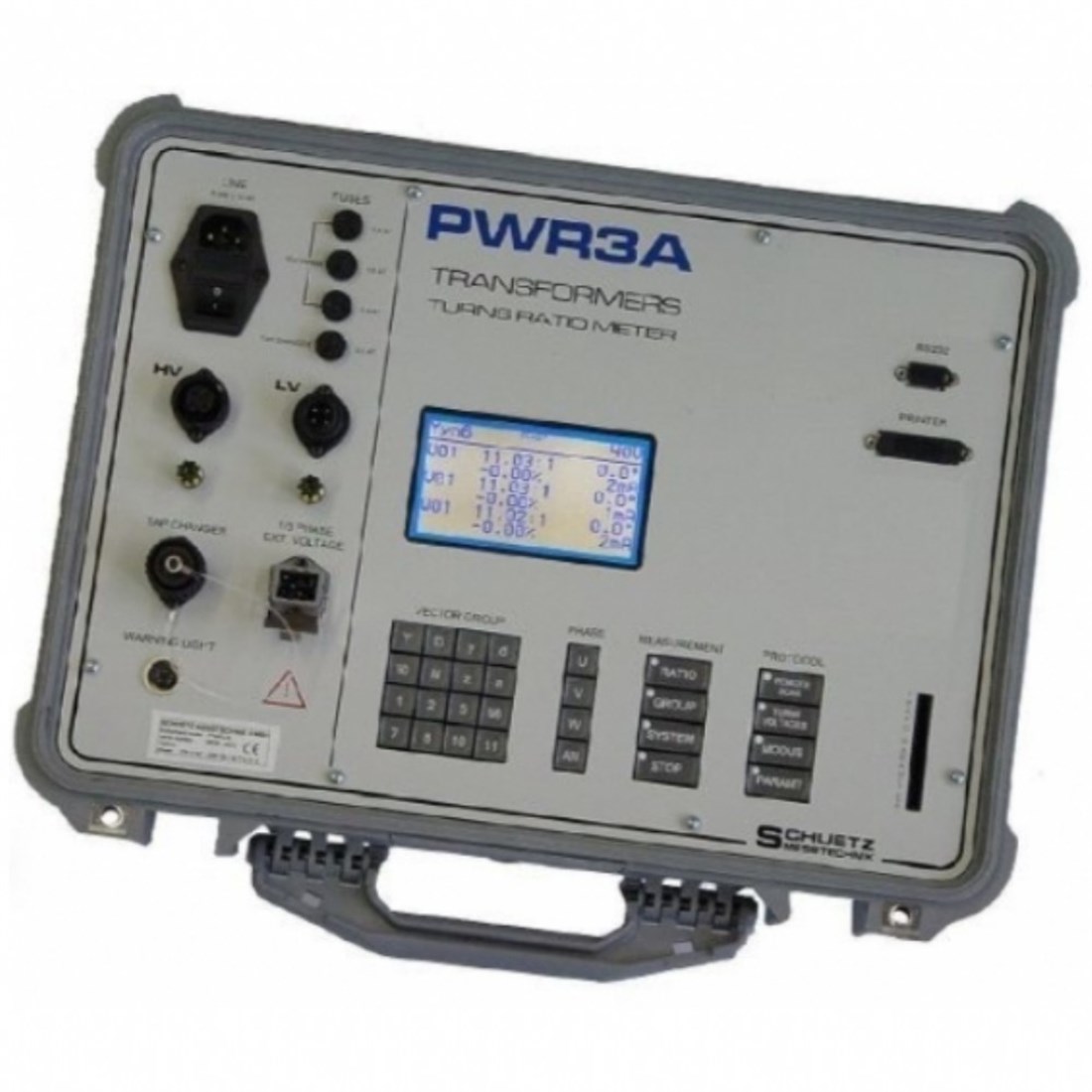

| Teknik Özellikler |
| Oran ölçümü |
| Toplam Kademe | 0.75 – 20,000 : 1 |
| Maks. hata (0.75 .. 2,500) | ± 0.10 % ± 1d @ 8 V .. 230 V |
| Maks. hata (2,501 .. 5,000) | ± 0.10 % ± 1d @ 40 V .. 230 V
± 0.15 % ± 1d @ 8 V |
| Maks. hata (5,001 .. 10,000) | ± 0.10 % ± 1d @ 80 V .. 230 V
± 0.20 % ± 1d @ 8 V .. 40 V |
| Maks. hata (10,001 .. 15,000) | ± 0.15 % ± 1d @ 80 V .. 230 V
± 0.30 % ± 1d @ 8 V .. 40 V |
| Maks. hata (15,001 .. 20,000) | ± 0.30 % ± 2d @ 160 V .. 230 V
± 1.00 % ± 2d @ 40 V .. 80 V |
| Ölçüm voltajı | 8 V, 40 V, 80 V, 160 V , 230 V
Veya harici kaynak ile (8V .. 240 V) |
| Ölçüm frekansı | 45 Hz – 65 Hz |
| Kademe seçimi | tam otomatik |
| Faz açısı ölçümü |
| Kademe (tek faz) | - 9.9 °'den + 9.9 °'ye |
| Kademe (üç faz) | - 179.9 °'den + 180 °'ye |
| Maks. hata | ± 0.1 ° ± 2 dijit |
| Akım ölçümü | 1 mA – 2000 mA ± 1 mA |
| Multiplexer |
| Bağlantılar HV | 1U, 1V, 1W, 1N / H0,1, 2, 3 Amphenol |
| Bağlantılar LV | 2U, 2V, 2W, 2N / X0,1, 2, 3 Amphenol |
| Uyarma harici bağlantılar | 8 V – 240 V AC, STASEI 5 |
| Hata bulma | Temas- ve kararlılık hataları
Görüntülenenler: HV / LV çok düşük; kötü hat kararlılığı |
| Ayar nokta girişi | RS232 veya çip kart ile ön panel kullanılarak |
| Sapmalar | RS232 ile ekranda gösterilir |
| Ölçümün Başlangıcı | RS232 veya IEEE – 48 ile ön panel kullanılarak |
| Ekran | 256 x 128 piksel LC ekran, ekran aydınlatma |
| Sonuç Formatı | vektör grup, gerçek faz, gerçek tap-konumu,
oran ve sapma, faz açısı ve sapma,
ayar noktaları referans alınarak çıkan akım, sapma |
| Ölçüm Süresi | gürültü/bozukluk hattına bağlı olarak 5 ... 20 s |
| Ölçüm Depolanması | dahili hafızada yaklaşık 2000 set data |
| Data Transferi | PWR3A-XFER – Programı ile direkt veya daha sonra |
| Doğru Bağlantılar | her ölçümden önce test edilmiştir |
| Portlar | RS232C (tam aygıt kontrolü)
yazıcı (paralel, ANSI standardı, opsiyonel)
IEEE – 488 (opsiyonel) |
| Sıcaklık | Çalışma: -10° .. 50°C
Depolama: -20° ... 65°C |
| Nem Oranı | 0 ... 90% (Depolama 95%) yoğunlaşma olmadan |
| EMC, Güvenlik, Vibrasyon | CE , IEC61010-1 , ASTM D 999.75 |
| Boyut, Ağrılık | 490 x 400 x 190 mm (WxDxH, sağlam taşınabilir ABSçanta),
kablolar hariç yaklaşık 10 kg |
| Güç Kaynağı | 230VAC +10% -15% (196 - 250VAC) / 48..62Hz |
