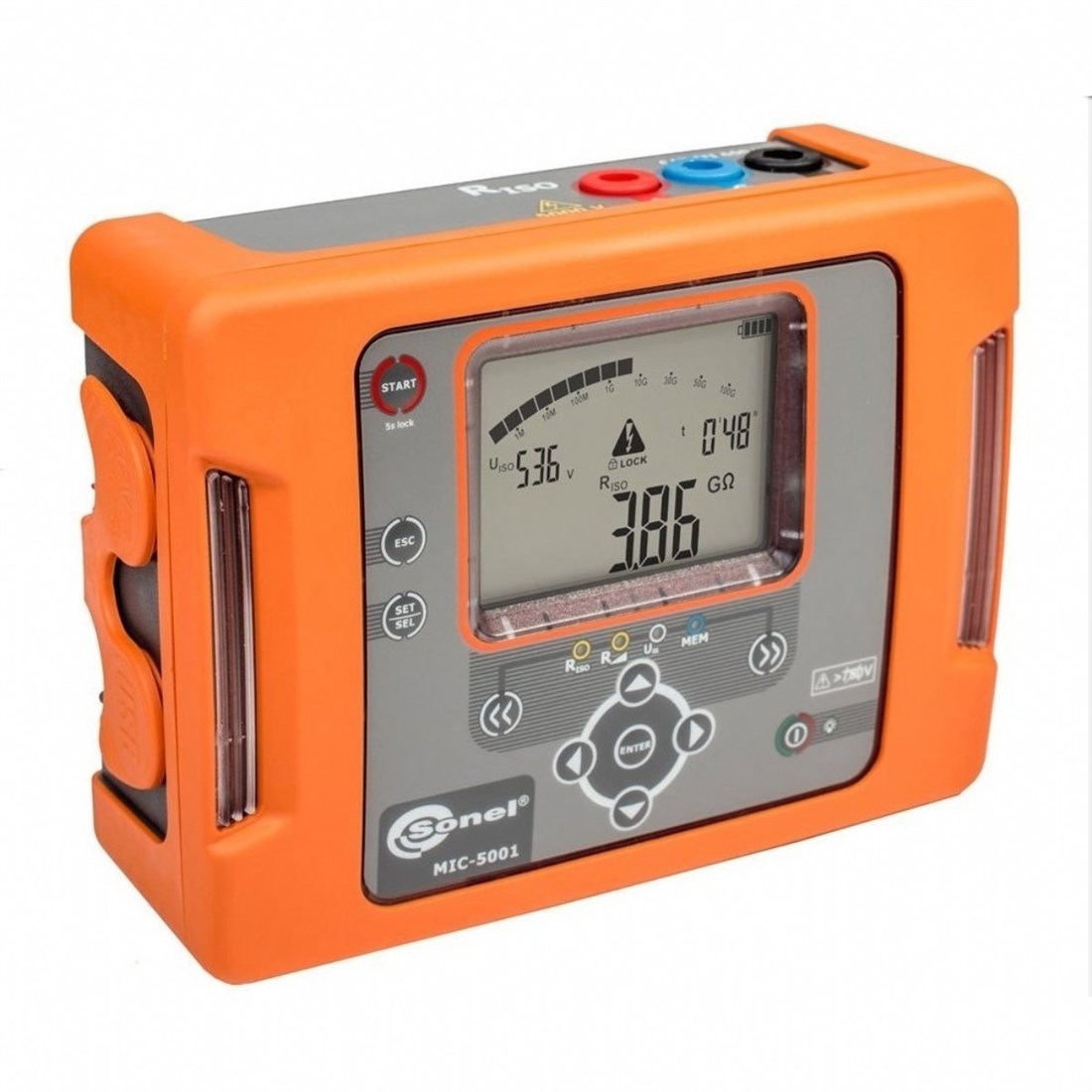

Sonel MIC-5001 İzolasyon Direnci Test Cihazı
SONEL MIC 5001 İZOLASYON DİRENCİ TEST CİHAZI, elektrik tesisatı, kablo ve makinelerde izolasyon direncini ölçen izolasyon megeridir. Sonel güvencesiyle sunulur.
Öne Çıkan Özellikler
- Yüksek gerilim uygulayarak izolasyon direnci ölçümü
- Kablo, motor ve trafo izolasyon testi
- Otomatik deşarj koruması
- Net dijital gösterge
- Saha kullanımına dayanıklı yapı
Kullanım Alanları
Elektrik tesisatı periyodik kontrolü, kablo ve motor izolasyon testi, trafo ve pano bakımı.
Genel Özellikler
| Marka | Sonel |
| Ürün Kodu | SONEL-MIC-5001 |
| Ürün Tipi | İzolasyon Megeri |
Teknik Özellikler
İzolasyon direnci ölçümü: 5 T?'ye kadar
- ölçüm voltajı: 50 ... 5000 V aralığı (50 V adımda 50 ... 500 V ve 100 V adımda 500 V ila 5000 V) ,
- yalıtım direnci veya kaçak akımın sürekli olarak gösterilmesi,
- izolasyon direnci ölçümünden sonra test edilen nesnenin kapasitansının otomatik olarak boşaltılması,
- Zaman özelliklerinin elde edilmesini kolaylaştırmak için beş saniyelik periyotların akustik sinyalleri,
- absorpsiyon katsayısı DAR ve polarizasyon endeksi PI ölçmek için T1, T2 ve T3 test zamanlarını,
- Ölçüm sırasında gerçek test voltajının gösterilmesi,
- canlı nesnelerin ölçülmesine karşı koruma.
İki ve üç uçlu ölçüm yöntemi.
RampTest Yalıtım direnci ölçümü ve ~ 1 kV / s'ye kadar artışlarla arıza voltajının ölçümü.
0 ... 750 V aralığında alternatif ve doğru voltajların ölçümü.
990 bellek belleği (11880 kayıt), bir USB kablosuyla bir PC'ye veri iletimi.
Dahili şarj edilebilir pil takımı.
Cihazlar EN 61557 standardının şartlarını karşılamaktadır.
Araç çakmağı (12 V) soketinden şarj etme yeteneği (ek aksesuarlar).
İzolasyon direnci ölçümü (iki
uçlu ) Ölçüm aralığı acc. toIEC 61557 - 2 dla R ISOmin = U ISOnom / I ISOmax ... 1 T? (I ISOmax = 1 mA)
| menzil | çözüm | doğruluk |
| 0,0 ... 999,9 k? | 0,1 k? | ± (% 3 mv + 20 hane) |
| 1,000 ... 9,999 M? | 0,001 M? |
| 10,00 ... 99,99 M? | 0,01 M? |
| 100,0 ... 999,9 M? | 0,1 M? |
| 1.000 ... 9.999 G? | 0,001 G? |
| 10,00 ... 99,99 G? | 0,01 G? |
| 100,0 ... 999,9 G? | 0,1 G? |
| 1.000 ... 5.000 T? | 1 G? | ± (% 4 mv + 50 basamak) |
Ölçüm voltajına bağlı olarak ölçülen direnç değerleri
| Gerilim U ISO | Ölçüm aralığı |
| 100 V'a kadar | 50 G? |
| 200 ... 400 V | 100 G? |
| 500 ... 900 V | 250 G? |
| 1000 ... 2400 V | 500 G? |
| 2500 V | 1000 G? |
| 5000 V | 5 T? |
RampTest Yalıtım direnci ölçümü
| menzil | çözüm | doğruluk |
| 0,0 ... 999,9 k? | 0,1 k? | ± (% 5 mv + 40 basamak) |
| 1,000 ... 9,999 M? | 0,001 M? |
| 10,00 ... 99,99 M? | 0,01 M? |
| 100,0 ... 999,9 M? | 0,1 M? |
| 1.000 ... 9.999 G? | 0,001 G? |
| 10,00 ... 99,99 G? | 0,01 G? |
| 100,0 ... 999,9 G? | 0,1 G? |
| 1,000 ... 4,999 T? | 0,001 T? |
RampTest modunda arıza geriliminin ölçülmesi
| menzil | çözüm | U ISO seçildi | doğruluk |
| 25,0 V… 99,0 V | 0,1 V | <600 V | ±% 5 mv ± 10 hane |
| 100 V… 600 V | 1 V | <600 V | ±% 5 mv ± 4 hane |
| 25 V… 999 V | 1 V | > 600 V | ±% 5 mv ± 5 hane |
| 1.00 kV… 5.00 kV | 10V | > 600 V | ±% 5 mv ± 4 hane |
DC ve AC gerilim ölçümü
| menzil | çözüm | doğruluk |
| 0 ... 299,9 V | 0,1 V | ± (% 3 mv + 2 hane) |
| 300 ... 750 V | 1 V | ± (% 3 mv + 2 hane) |
- frekans aralığı: 45 ... 65 Hz
"Mv” kısaltması "ölçülen referans değer” anlamına gelir.
Elektrik güvenliği:
- yalıtım tipi çift, acc. EN 61010-1 ve IEC 61557 ile
- ölçüm kategorisi III 600 V (IV 300 V), EN 61010-1
- uyarınca dava koruma sınıfı EN 60529 IP6529: IP65
