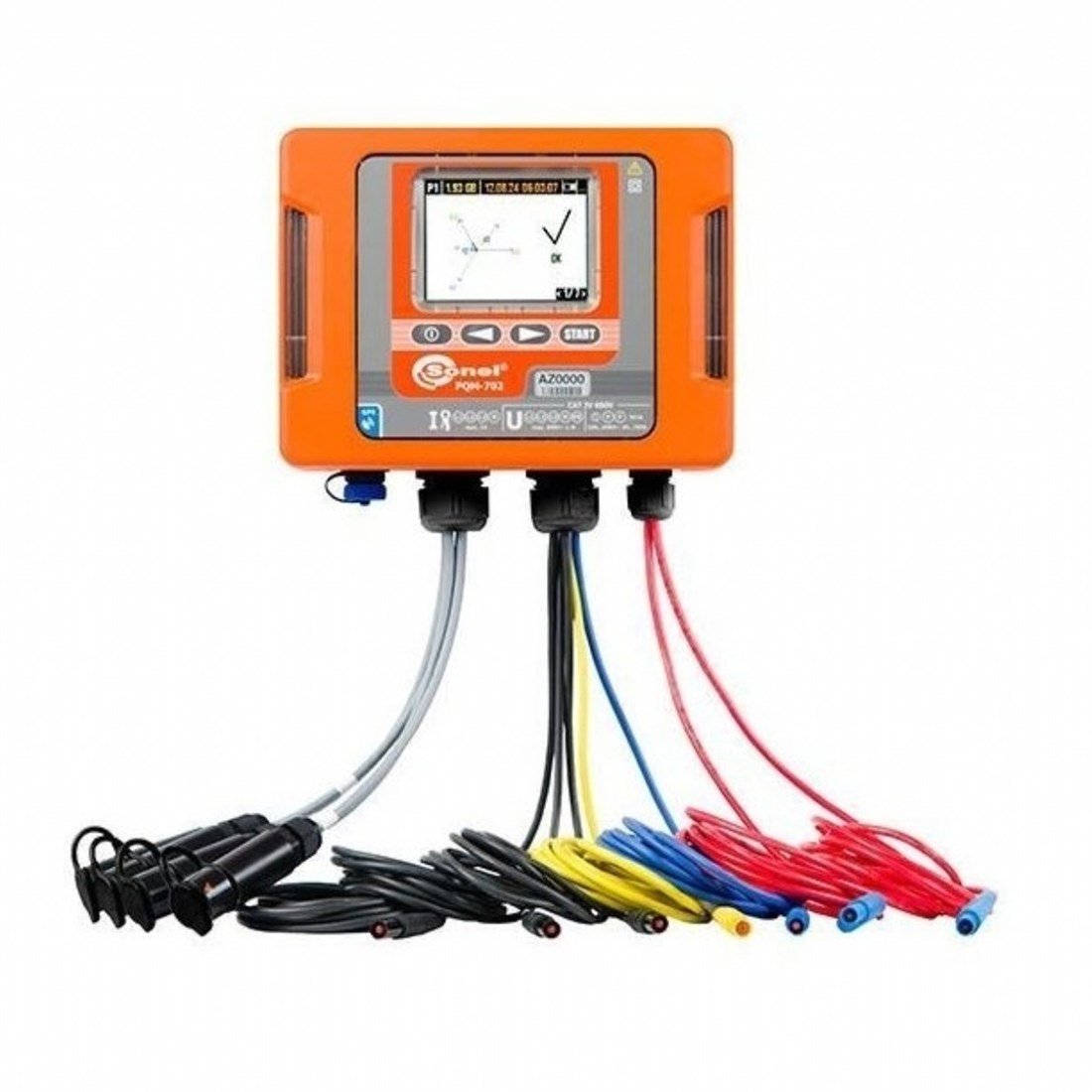

SONEL PQM 702 ENERJİ ANALİZÖRÜ (SONEL-PQM-702)

• Analizöre gelen güç, test edilen şebekeden (dahili güç kaynağı) beslenir ve 64 V ile 760 V arasındaki tüm şebekelerde kullanılır.
• Bağlantı kolaylığı nedeniyle alçak gerilim direklerinde yapılan ölçümlere özellikle vurgu yapılır.
• Bağımsız bir güç kaynağı soketi vardır, özellikle transformatörler ve DC devreleri için voltaj ölçümleri için uygundur.
• Dahili GSM modem (GPRS) ile uzaktan kontrol ve veri aktarımı.
• Hırsızlık önleme özelliği - pozisyon değişikliği durumunda SMS bildirimi - dahili GPS alıcısı.
• Gerçek zamanlı saat GPS protokolüne senkronize edildi.

Olası ölçümler:

• EN 50160 uyarınca ölçümler
• Gerilim L1, L2, L3, N-PE
  - ortalama, minimum, maksimum ve anlık değerler, 760V aralığında, gerilim trafolarıyla çalışabilme,
• Akım L1, L2, L3, N (dört giriş)
  - ortalama, minimum, maksimum ve anlık değerler, 3 kA aralığındaki ölçüm akımı (kullanılan kelepçeye bağlıdır), akım trafolarıyla çalışabilme,
• Gerilim ve akım için tepe faktörü,
• 40Hz - 70Hz arası frekans,
• Aktif, reaktif, distorsiyon, görünür güç, reaktif güç tipi dahil (kapasitif, endüktif),
• Güç kaydı:
  - Budeanu yöntemi,
  - IEEE 1459,
• Aktif, reaktif, görünür enerji,
• Güç faktörü, cos?, tg?,
• K faktörü (harmoniklerin neden olduğu trafo aşırı yüklenmesi),
• 50 adede kadar inci voltaj ve akım için harmonik,
• Gerilim ve akım için toplam harmonik bozulma (THD),
• Kısa vadeli (P ST ) ve uzun vadeli (P LT ) titremesi,
• Gerilim ve akım dengesizliği,
• Dalga şekli kaydı dahil güncel olay tespiti,
• Akım ve gerilim dalgaları, her bir ortalama süreden sonra kayıt yapar.

Cihaz ağlarla çalışmak üzere tasarlanmıştır:

• nominal frekansı 50 / 60Hz,
• nominal gerilim ile:
  64/110 V; 110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V; 400/690 V,
• DC ağı

Desteklenen ağlar:

• Tek aşama,
• ortak N iletkenli iki fazlı,
• N iletkenli ve iletkenli üç fazlı yıldız bağlantısı,
• üç fazlı delta.
•
