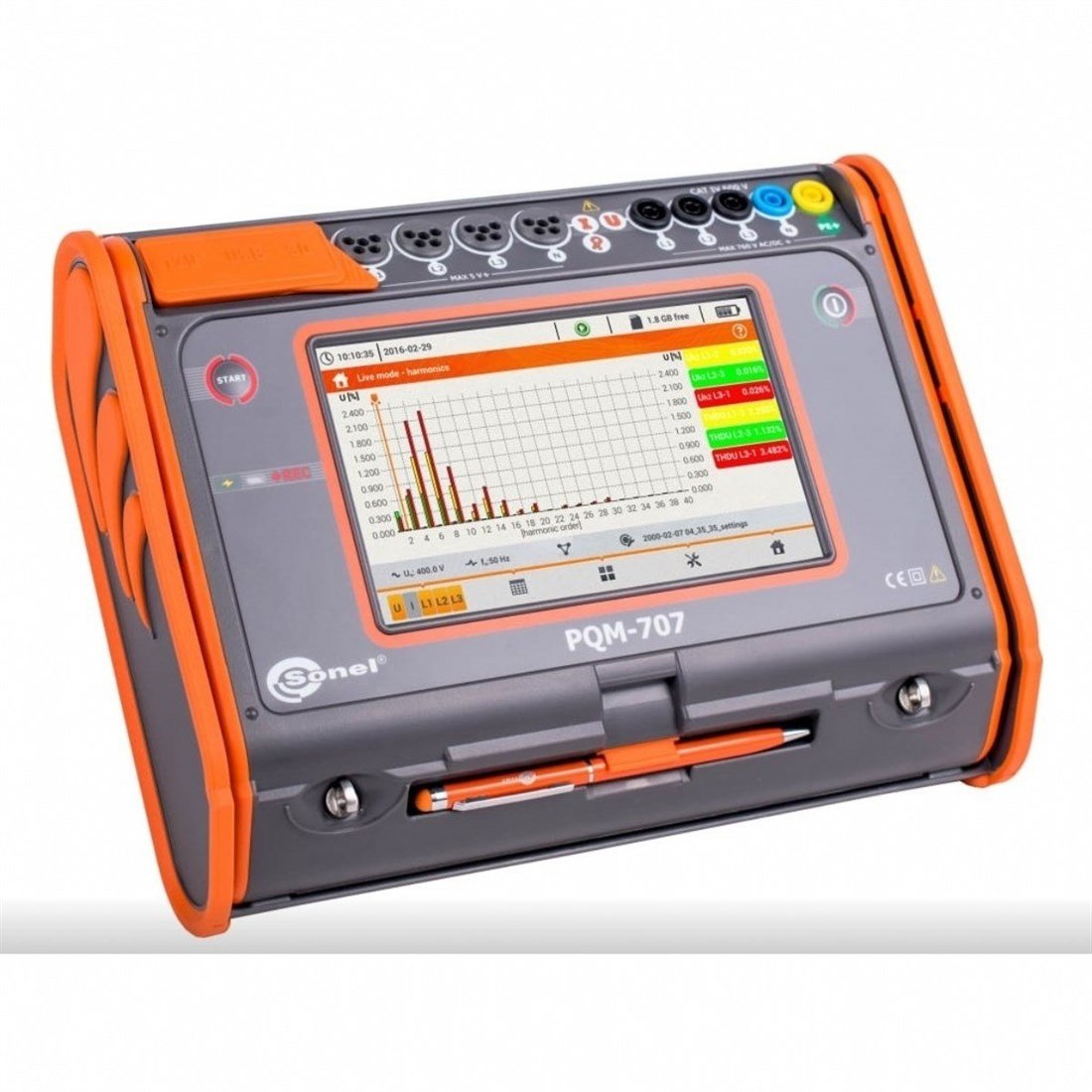

SONEL PQM 707 ENERJİ ANALİZÖRÜ
SONEL PQM 707 ENERJİ ANALİZÖRÜ
SONEL

SONEL PQM 707 ENERJİ ANALİZÖRÜ (SONEL-PQM-707)

0,00
Fiyat : ₺173.272,03(KDV Dahil)
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
  • 7 "dokunmatik ekran - sezgisel kullanım
  • CAT IV 600V - yüksek güvenlik
  • tüm parametreler acc. sınıf S - yüksek ölçüm doğruluğu
  • Li-Ion şarj edilebilir pil - daha yüksek mobilite
  • çıkarılabilir hafıza kartı - kısıtlama olmadan veri kaydı

Olası ölçümler:

  • EN 50160 uyarınca ölçümler,
  • Gerilim L1, L2, L3, N-PE (beş giriş),
    - ortalama, minimum, maksimum değerler, 760 V aralığında, gerilim trafolarıyla çalışabilme,
  • Akım L1, L2, L3, N (dört giriş),
    - ortalama, minimum, maksimum değerler, 3 kA aralığındaki ölçüm akımı (kullanılan kelepçeye bağlıdır), akım trafolarıyla çalışabilme,
  • Gerilim ve akım için tepe faktörü,
  • 40 Hz'den 70 Hz'e kadar frekans,
  • Aktif, reaktif, distorsiyon, görünür güç, reaktif güç tipi dahil (kapasitif, endüktif),
  • Güç kaydı:
    • Budeanu yöntemi
    • IEEE 1459,
  • Aktif, reaktif, görünür enerji,
  • Güç faktörü, cos?, tg?,
  • Gerilim ve akım için 40. harmoniğe kadar,
  • Gerilim ve akım için toplam harmonik bozulma (THD),
  • Kısa vadeli (PST) ve uzun vadeli (PLT) titreşimsiz,
  • Gerilim ve akım dengesizliği,
  • Dalga formları ve RMS grafikleri yarım periyodu içeren akım ve gerilim olaylarının kaydı,
  • Ani akım*
  • Enerji tarifelerinin hesaplanması *

Cihaz ağlarla çalışmak üzere tasarlanmıştır:

  • nominal frekansı 50 / 60Hz,
  • nominal gerilim ile: 64/110 V; 110 / 190V; 115/200 V; 127 / 220V; 220 / 380V; 230 / 400V; 240 / 415V; 254 / 440V; 290/500 V; 400 / 690V.
  • DC ağı

Desteklenen ağlar:

  • Tek aşama,
  • ortak N iletkenli iki fazlı,
  • N iletkenli ve iletkenli üç fazlı yıldız bağlantısı,
  • üç fazlı delta.

Analizör parametreleri:

Parametr Ölçüm aralığı Maks. çözüm doğruluk

Alternatif voltaj (TRMS)

 - 0,0 ... 760,0V % 0,01 U nom ±% 0,5 U nom

Crest Faktörü

 Voltaj 1.00… 10,00
(690 V voltaj için ?1.65)		 0,01 ±% 5
şimdiki 1,00 ... 10,00 (?3,6 ınom ) 0,01 ±% 5 wm
Alternatif akım
TRMS		 - kelepçeye bağlı olarak * Ben 0,01%nom Mv ?% 10 ±% 2 mv nom
ı ±% 2 nom mv <% 10 ı nom
(hata kelepçeler hata için hesap)
Sıklık - 40,00 ... 70,00 Hz 0,01Hz ± 0,05 Hz

Aktif, reaktif, görünür
ve bozulma gücü

 - konfigürasyona bağlı olarak
(trasformerler, kelepçe)		 için kadar
ondalık basamağa		 yapılandırmaya bağlı olarak
(transformatörler, kelepçeler)
Aktif, reaktif görünen enerji - konfigürasyona bağlı olarak
(transformatörler, kelepçe)		 için kadar
ondalık basamağa		 güç hatası olarak
cos? ve güç faktörü (PF) - 0,00 ... 1,00 0,01 0,03 ±
Tg? - 0,00 ... 10,00 0,01 aktif ve reaktif güç hatasına bağlı
Harmonikler
 		 Voltaj alternatif gerilim
gelince True RMS		 alternatif gerilim
gelince True RMS		 Mv için ±% 5 mv ?% 3 U nommv için
±% 0,15 U nom . <3% U nom
şimdiki

alternatif gerilim
gelince True RMS

alternatif gerilim
gelince True RMS

 Mv için ±% 5 mv. ?% 10 I nom
±% 0,5 mv için nom I <% 10 Inom
THD Voltaj % 0.0..100.0
?rms değerine göre?		 % 0,1 ±% 5
şimdiki ±% 5
Titreşim şiddeti P ST , P LT - 0,40 ... 10,00 0,01 10 ±%
Gerilim asimetrisi Gerilim
ve akım		 0,0 ... 10,0% % 0,1 ±% 0,15
(mutlak hata)
Ani akım - kelepçeye bağlı olarak * Ben 0,01%nom Mv için ±% 4 mv ?% 10 I nom
± 4% mv için nom <% 10 I nom
(RMS 1/2 )
