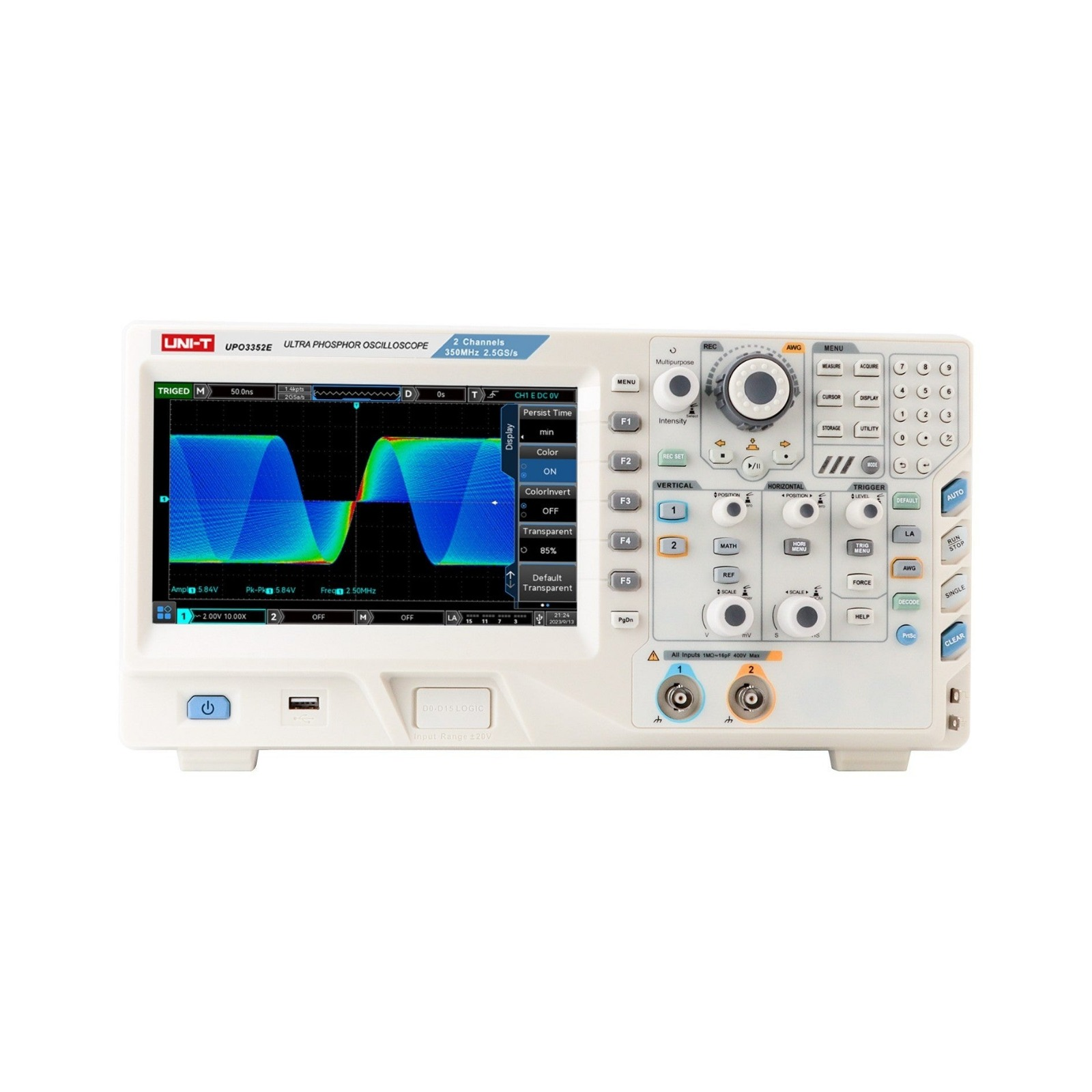

UNI-T UPO3352E Karma Sinyal Osiloskop
Profesyonel mühendislik çözümleri için yüksek hassasiyet, derin analiz kapasitesi ve Ultra Phosphor görüntüleme teknolojisi
UNI-T UPO3352E Karma Sinyal Osiloskop, UNI-T’nin ileri seviye Ultra Phosphor 2.0 teknolojisi ile güçlendirilmiş yüksek performanslı ölçüm cihazlarından biridir. 350 MHz bant genişliği, 2 analog kanal, 2.5 GSa/s örnekleme hızı ve maksimum 250 Mpts bellek derinliği ile karmaşık sinyallerin hızlı ve detaylı şekilde analiz edilmesini sağlar.
Hem analog hem de dijital sinyallerle çalışan mühendisler için tasarlanan bu model; protokol çözümleme, gelişmiş tetikleme fonksiyonları, dokunmatik ekran ve uzaktan kontrol desteği sayesinde laboratuvarlardan Ar-Ge birimlerine kadar geniş bir kullanım alanı sunar.
Öne Çıkan Avantajlar
350 MHz Bant Genişliği
Yüksek bant genişliği sayesinde hızlı yükselen kenarlar, yüksek frekans sinyalleri ve karmaşık dalga formları net ve hassas şekilde analiz edilir.
2.5 GSa/s Örnekleme Hızı
Mikrosaniyelerin altında detay çözümleme ile keskin, doğru ve tekrarlanabilir ölçümler sunar.
Ultra Derin Bellek – 250 Mpts
Uzun süreli sinyal kayıtlarında çözünürlük kaybı olmadan kapsamlı analiz yapılmasına olanak tanır.
Ultra Phosphor 2.0 Görüntüleme
256 seviye yoğunluk ve renk katmanı ile sinyallerin olasılık dağılımı net şekilde izlenebilir. Anlık anomalilerin yakalanmasında büyük avantaj sağlar.
1.000.000 wfms/s Dalga Formu Yakalama
Fast Acquire modunda bir milyon dalga formu yakalama hızı ile kısa süreli arızalar kolaylıkla görüntülenir.
Gelişmiş Tetikleme ve Protokol Çözümleme
UPO3352E, karma sinyal analizinde kritik öneme sahip geniş tetikleme kütüphanesi ile donatılmıştır.
Desteklenen protokoller:
- RS-232
- I²C
- SPI
- CAN
- CAN-FD
- LIN
- FlexRay (opsiyonel)
Otomotiv elektroniği, gömülü sistemler, haberleşme ekipmanları ve sensör arayüzleri için ideal bir analiz ortamı sunar.
Donanım ve Kullanıcı Deneyimi
- 8 İnç Dokunmatik TFT Ekran (800×480) – Hızlı menü erişimi, kaydırma ve yakınlaştırma desteği
- Uzaktan Kontrol ve Web Arayüzü – Dahili web sunucusu sayesinde tarayıcı üzerinden erişim
- Yazılım kurulumu gerektirmez
Gelişmiş Analiz Araçları
- FFT Frekans Analizi
- Bode Plot
- DVM (True RMS)
- Frekans Sayacı
- XY Görüntüleme Modu
Teknik Özellikler (Özet)
| Bant Genişliği |
350 MHz |
| Analog Kanal Sayısı |
2 |
| Örnekleme Hızı |
2.5 GSa/s |
| Bellek Derinliği |
250 Mpts (maksimum) |
| Dalga Formu Yakalama Hızı |
200.000 wfms/s (Normal), 1.000.000 wfms/s (Fast Acquire) |
| Ekran |
8” TFT Dokunmatik, 800×480 |
| Tetikleme Modları |
Kenar, darbe, eğim, video, runt, zon, protokol tetiklemeleri |
| Arayüzler |
USB Host, USB Device, LAN, VGA, EXT Trig, AUX Out |
| Protokol Çözümleme |
RS-232, I²C, SPI, CAN, CAN-FD, LIN, FlexRay |
| Güç |
100–240 VAC |
| Aksesuarlar |
UT-P08A Pasif Prob ×2, Güç Kablosu, USB Kablo |
Kullanım Alanları
- Gömülü sistem geliştirme
- Otomotiv elektroniği ve veri yolu analizi
- Güç elektroniği (SMPS, invertör, motor sürücüler)
- Haberleşme ve sensör sinyal analizi
- Elektronik Ar-Ge ve laboratuvar çalışmaları
- Eğitim kurumları ve mühendislik eğitimleri
- Saha bakım, onarım ve devre testi
Sonuç
UNI-T UPO3352E, üstün örnekleme hızı, Ultra Phosphor görüntüleme, derin bellek ve gelişmiş protokol analiz özellikleri ile karma sinyal analizlerinde üst düzey performans sunar. Profesyonel mühendislerin ihtiyaç duyduğu hız, hassasiyet ve işlevselliği tek cihazda bir araya getirerek Ar-Ge ekipleri ve teknik servisler için güçlü ve güvenilir bir çözüm sağlar.
