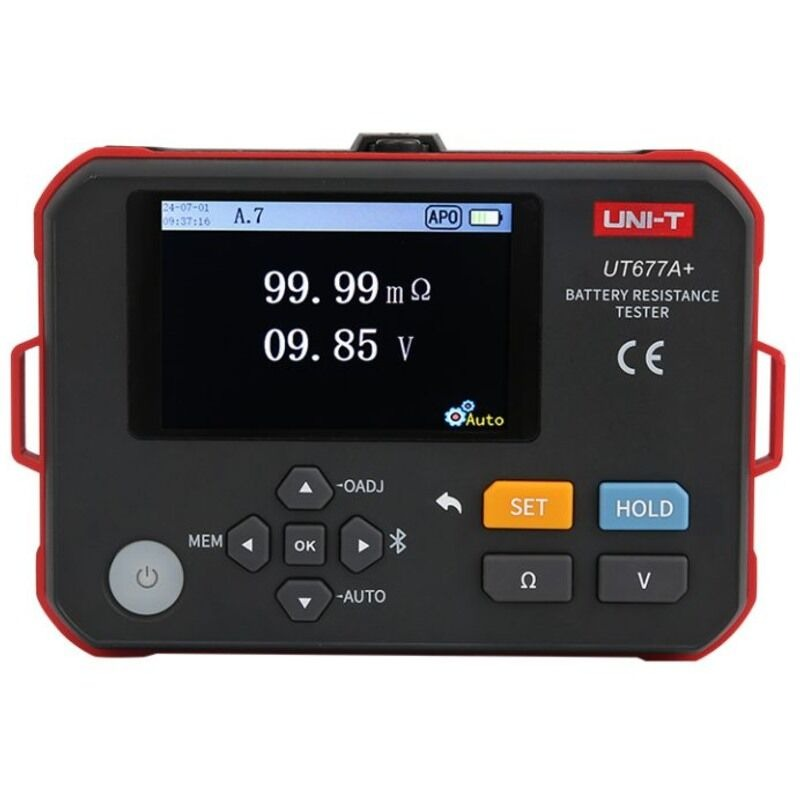

UNIT UT677A+ Pil Dahili Direnç ve Voltaj Test Cihazı

UNIT UT677A+, lityum iyon ve diğer şarjlı pillerin dahili direncini ve voltajını yüksek hassasiyetle ölçmek için geliştirilmiş profesyonel bir test cihazıdır. 3,5 inç geniş ekranı ve Bluetooth desteği sayesinde ölçüm sonuçları hem cihaz üzerinde hem de mobil uygulama üzerinden kolayca takip edilebilir.

AC 4 terminal test yöntemi, düşük direnç ölçümlerinde yüksek doğruluk sağlar ve test sırasında kablo direncinden kaynaklanan hataları en aza indirir. Pil performans analizi, üretim hattı kalite kontrolü, laboratuvar testleri ve bakım uygulamaları için ideal bir çözümdür.

Kompakt tasarımı, hızlı ölçüm kabiliyeti ve UNI-T’nin güvenilir teknolojisi ile UT677A+, pil teknolojisi ile ilgilenen mühendisler, Ar-Ge laboratuvarları ve servis sağlayıcıları için vazgeçilmez bir cihazdır.

Teknik Özellikler

Pil Dahili Direnç Aralığı

Pil Voltaj Aralığı

Sıcaklık Aralığı

Doğruluk Garantili Sıcaklık ve Nem: 23℃±5℃, <%75RH

Ölçüm Fonksiyonları

• Pil Dahili Direnç Testi
• Pil Voltajı Testi

Ölçüm Yöntemi

• Dahili direnç ölçümü: 1KHz AC 4 terminalli test yöntemi, açık devre terminal voltajı 3V maks.
• Ölçüm akımı: 2,0mA~200mA (farklı aralıklarda farklı ölçüm akımları)
• Sıcaklık ölçümü: NTC sıcaklık sensörü (26°C'de 10KΩ)
• A/D dönüştürme yöntemi: Ardışık yaklaşım türü
• Ekran güncelleme sıklığı: Saniyede 5 kez
• Tepki süresi: 200ms
• Ölçüm süresi: Yaklaşık 2 saniye

Bağlantı ve Veri Özellikleri

• USB arayüzü: Gerçek zamanlı ölçüm değerlerini ve geçmiş kayıtları okuma
• Bluetooth uygulaması: √
• Veri tutma ve depolama:
  • Manuel ve otomatik tutma/saklama
  • 5000'e kadar ölçüm verisi saklama
• Ölçüm yargı fonksiyonu: GEÇ, UYARI, BAŞARISIZ (eşikler önceden ayarlanabilir)

Güç ve Çalışma Özellikleri

• Güç: DC 3.7V lityum pil
• 5 çubuklu güç göstergesi
• Güç tüketimi: 300mA EN AZ / 500mA EN AZ
• Otomatik kapanma: Yaklaşık 15 dakika
• Ağırlık: 480g (pil dahil)
• Boyut: 190mm × 121mm × 51mm

Çevresel ve Güvenlik Özellikleri

• Çalışma sıcaklığı ve nem: -10℃～40℃; %80RH'nin altında
• Depolama sıcaklığı ve nem: -20℃～60℃; %70RH'nin altında
• Yalıtım direnci: 20MΩ'un üstünde (devre ve kasa arasında 500V)
• Delinme testi: AC 3700V/rms (devre ve kasa arasında)
• Dış manyetik alan: <40A/m
• Dış elektrik alanı: <1V/dk
• IEC 61010 güvenlik yönetmeliğine uygundur

Avantajlar

• Hızlı ölçüm
• Yüksek doğruluk
• Mobil uygulama ile kolay takip
• Ergonomik tasarım

Öne Çıkan Özellikler

• Bluetooth desteği ile anlık veri aktarımı
• 3,5 inç geniş ve net ekran
• AC 4 terminal yöntemi ile hassas ölçüm
• Kompakt ve taşınabilir tasarım

Kullanım Alanları

• Pil üretim hatları
• Laboratuvar testleri
• Pil bakım ve onarım servisleri
• Kalite kontrol süreçleri
• Ar-Ge çalışmaları
