Ayarlı DC Güç Kaynağı Nedir? Laboratuvar Güç Kaynağı Seçim ve Kullanım Rehberi

Ayarlı DC güç kaynağı (laboratuvar güç kaynağı), çıkış gerilimini ve maksimum akımını kullanıcının sıfırdan belirli bir değere kadar ayarlayabildiği, ön panelinde gerilim ve akım göstergeleri bulunan DC kaynaktır. Elektronik tamir, Ar-Ge, eğitim laboratuvarları, akü şarjı, motor ve LED testleri ile kaplama gibi endüstriyel uygulamalarda kullanılır.

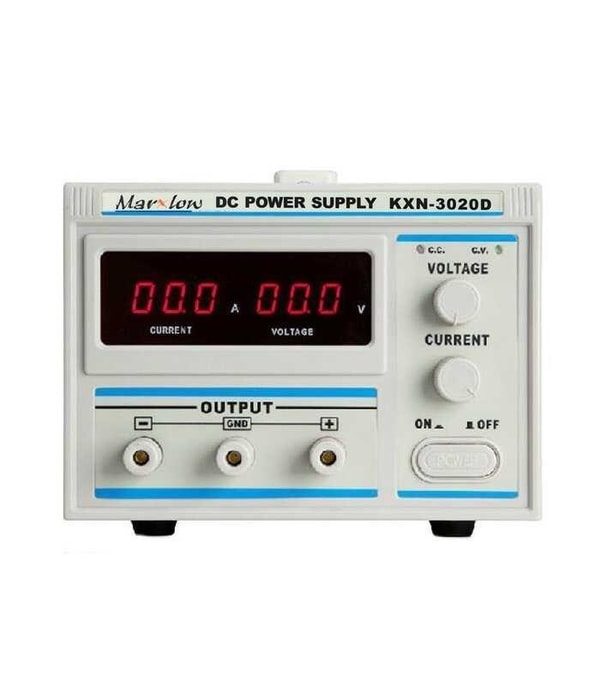

KXN-3020D 0-30V 0-20A Smps Ayarlı Güç Kaynağı

CV ve CC Modları Nasıl Çalışır?

Sabit gerilim (CV): Güç kaynağı ayarlanan gerilimi korur; yükün çektiği akım, ayarlanan akım sınırının altında kaldığı sürece bu modda çalışır.
Sabit akım (CC): Yük ayarlanan akım sınırını aşmaya çalıştığında kaynak otomatik olarak CC moduna geçer ve gerilimi düşürerek akımı sabit tutar. Ön paneldeki CV/CC lambası hangi modda olunduğunu gösterir.

Bu özellik sayesinde arızalı bir kartı enerjilendirdiğinizde kısa devre varsa akım sınırda kalır, yanma ve duman oluşmaz. Ayrıca LED’leri ve aküleri kontrollü akımla beslemek mümkün olur.

Lineer mi, SMPS mi?

	Lineer güç kaynağı	Anahtarlamalı (SMPS)
Gürültü / dalgalanma	Çok düşük	Daha yüksek (kaliteli modellerde düşük seviyede)
Boyut ve ağırlık	Büyük trafo nedeniyle ağır	Kompakt ve hafif
Verim	Düşük, fazla ısı	Yüksek
Yüksek akım (20 A ve üzeri)	Hantal ve pahalı	Ekonomik ve yaygın
En uygun kullanım	Hassas analog/RF devreler, ses elektroniği	Genel tamir, yüksek akım testleri, akü ve motor uygulamaları

Hangi Kapasiteyi Seçmeli?

0-30 V / 0-5 A: Genel elektronik tamir ve eğitim için yaygın tercih.
0-30 V / 0-10..20 A: Araç elektroniği, 12 V/24 V sistemler, motor ve LED testleri.

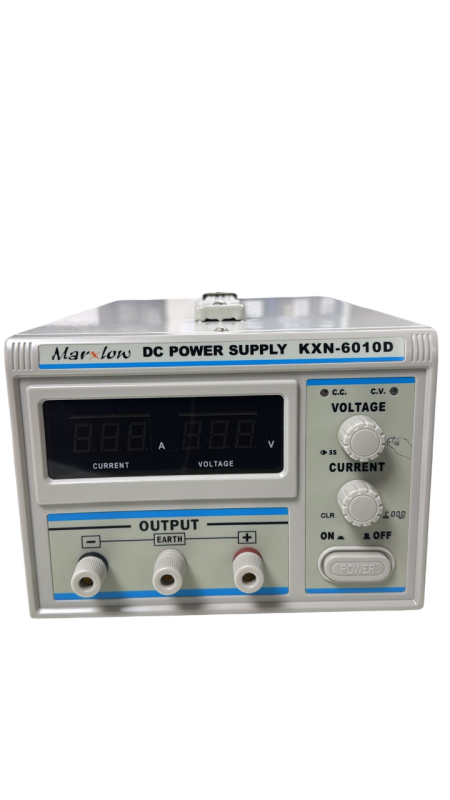

0-60 V ve üzeri: 48 V telekom, e-bisiklet/batarya sistemleri ve endüstriyel testler.
Düşük gerilim / çok yüksek akım (ör. 0-15 V / 60 A): Galvaniz kaplama, elektroliz ve yüksek akım testleri.

Ayrıca ekran çözünürlüğü, ince/kaba ayar düğmeleri, çıkış açma-kapama butonu, uzaktan algılama (remote sense) ve PC bağlantısı kullanım kolaylığını belirgin şekilde artırır.

Güvenli Kullanım Adımları

Yükü bağlamadan önce çıkışı kapatın, gerilimi istenen değere ayarlayın.
Çıkış uçlarını kısa devre ederek akım sınırını ayarlayın; arıza aramada sınırı düşük tutup kademeli artırın.
Kutupları kontrol ederek yükü bağlayın ve çıkışı açın.
Akü şarjında gerilimi akünün şarj gerilimine, akımı üreticinin önerdiği şarj akımına ayarlayın ve süreci gözetimsiz bırakmayın.
Endüktif yüklerde (motor, röle bobini) ters EMK’ya karşı çıkışa koruma diyotu kullanımını değerlendirin.

Sık Sorulan Sorular

Ayarlı güç kaynağı ile akü şarj edilir mi?

CV/CC özelliği sayesinde kurşun asit ve bazı lityum aküler kontrollü şekilde şarj edilebilir. Ancak lityum hücre gruplarında hücre dengeleme ve koruma devresi (BMS) olmalıdır.
