Temassız (Kızılötesi) Termometre Nasıl Kullanılır? D:S Oranı ve Emisivite

Temassız (kızılötesi) termometre, bir yüzeyin yaydığı kızılötesi enerjiyi bir mercek aracılığıyla sensörüne odaklayarak yüzey sıcaklığını hesaplayan cihazdır. Hareketli, çok sıcak, ulaşılması zor ya da enerjili yüzeyleri dokunmadan ve saniyeler içinde ölçmeyi sağlar. Üzerindeki lazer yalnızca nişan almaya yarar; ölçümü lazer yapmaz.

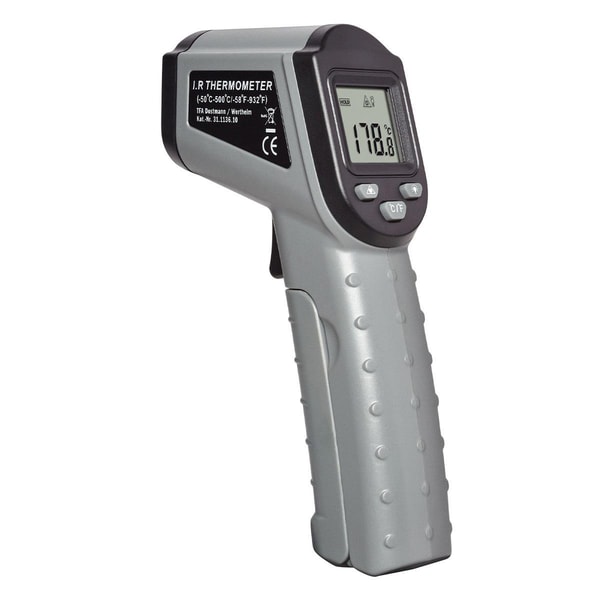

TFA 31.1136.10 RAY Kızılötesi Termometre

D:S Oranı (Mesafe / Nokta) Nedir?

Termometre bir nokta değil, bir daire alanın ortalama sıcaklığını ölçer. D:S oranı bu alanın mesafeyle nasıl büyüdüğünü gösterir. Örneğin 12:1 oranlı bir cihazla 120 cm uzaktan ölçüm yaptığınızda çapı yaklaşık 10 cm olan bir alanı ölçersünüz. Hedef bu alandan küçükse arka planın sıcaklığı da ölçüme karışır ve sonuç hatalı çıkar.

D:S oranı	1 m mesafede ölçülen alan çapı	Uygun kullanım
8:1	~12,5 cm	Yakın mesafeden genel kontroller
12:1	~8,3 cm	Pano, motor, HVAC servis işleri
30:1 ve üzeri	~3,3 cm ve altı	Uzaktaki küçük hedefler, yüksek bara, fırın içi

Emisivite ve Parlak Yüzey Sorunu

Emisivite, bir yüzeyin kızılötesi enerji yayma yeteneğidir. Boyalı, mat, plastik, lastik, ahşap ve gıda yüzeyleri genellikle 0,90-0,95 arasındadır ve birçok termometrenin varsayılan ayarı olan 0,95 ile doğru ölçülür. Parlak alüminyum, bakır, krom ve paslanmaz çelik ise düşük emisiviteye sahiptir ve çevredeki sıcaklığı yansıtır; termometre bu yüzeylerde olması gerekenden genellikle çok düşük değer gösterir.

Emisivitesi ayarlanabilen bir model kullanın ve malzemeye uygun değeri girin.
Mümkünse parlak yüzeye mat siyah bant yapıştırıp bantın üzerini ölçün.
Kritik ölçümlerde sonucu temaslı bir prob (termokupl) ile doğrulayın.

Kullanım Alanları

Elektrik bakımı: Klemens, sigorta ve kontaktör bağlantılarında hızlı ısınma kontrolü.
Mekanik: Rulman, motor gövdesi ve kayış sıcaklığı.
HVAC: Menfez çıkış havası, boru ve petek yüzey sıcaklığı.
Gıda: Teslim alınan soğuk zincir ürünlerinin yüzey kontrolü ve pişirme yüzeyleri.
Otomotiv: Fren diski, egzoz manifoldu, radyatör kontrolü.

Doğru Ölçüm İçin İpuçları

Cihazı farklı sıcaklıktaki bir ortamdan getirdiyseniz birkaç dakika ortama alışmasını bekleyin.
Buhar, toz ve duman ölçümü bozar; merceği temiz tutun.
Cam, su yüzeyi veya şeffaf plastik arkasındaki sıcaklığı ölçemezsiniz; termometre camın kendi yüzey sıcaklığını gösterir.
Enerjili panolarda güvenli mesafeyi koruyun; temassız ölçüm, güvenlik kurallarının yerini tutmaz.

Sık Sorulan Sorular

Endüstriyel temassız termometre ile ateş ölçer aynı mı?

Hayır. Vücut ısısı ölçerler insan cildi için özel olarak kalibre edilmiştir ve dar bir sıcaklık aralığında çalışır. Endüstriyel modeller ise geniş aralıkta yüzey sıcaklığı ölçmek için tasarlanır; birbirinin yerine kullanılmamalıdır.

Temassız termometre mi, termal kamera mı?

Tek noktayı hızlıca kontrol etmek için temassız termometre yeterlidir. Geniş bir alanda sıcak noktayı aramak gerekiyorsa termal kamera çok daha verimlidir.
