| Teknik Özellikler |
| Modeli |

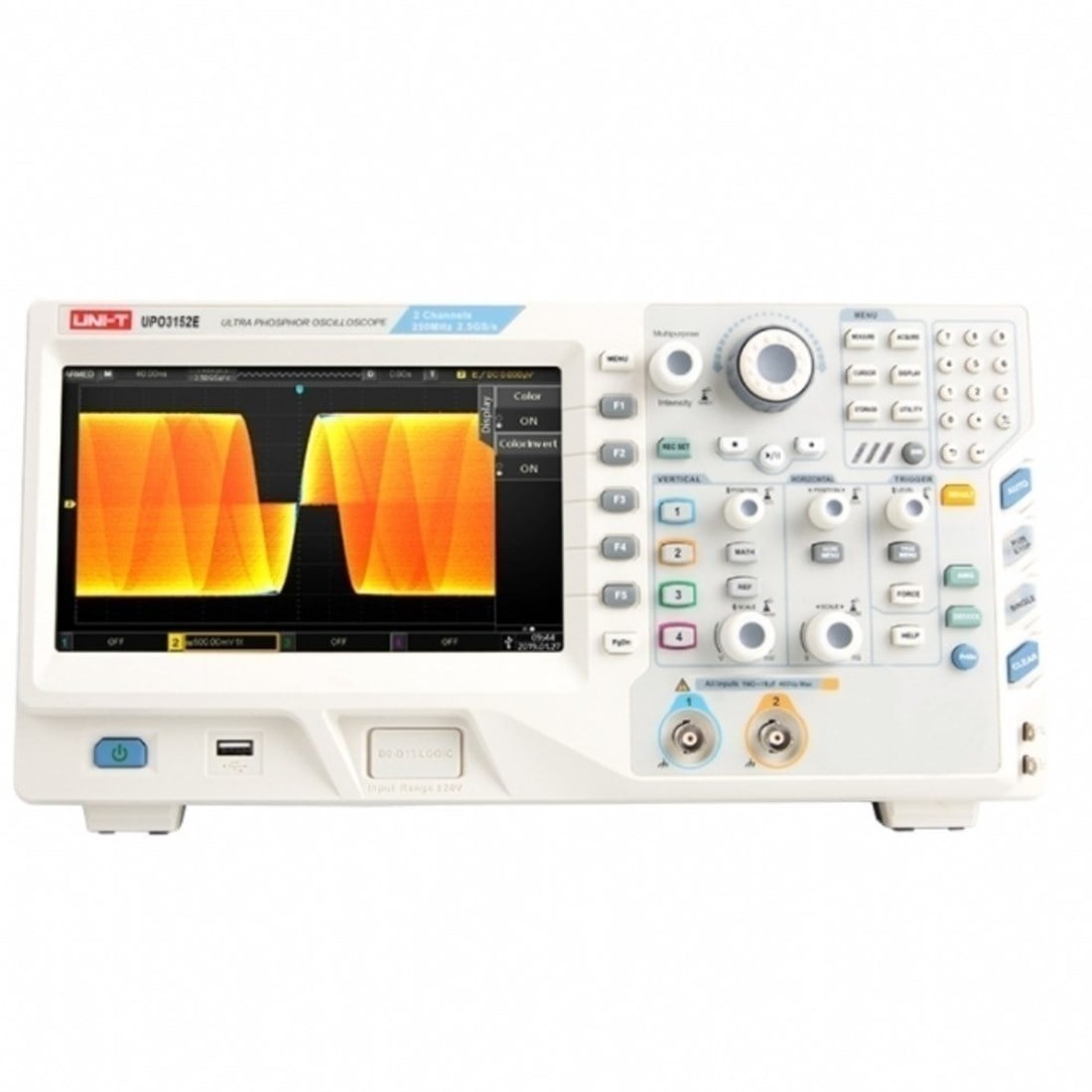

UPO3152E |
| Analog bant genişliği |
150 MHz |
| Kanallar |
2 |
| Örnekleme oranı |
2.5GS / s (Tek kanal), 1.25GS / s (Çift kanal / Dört kanal) |
| Bellek derinliği |
Her kanal: otomatik, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts seçilebilir
(4 kanalı aynı anda açın) |
| Dalga formu yakalama oranı |
200.000 wfms / sn |
| Zaman tabanı ölçeği (s / böl) |
2ns / div ~ 40s / div (Gerçek zamanlı örnekleme hızı, bellek derinliği göstergesi) ?Adım 1-2-4 durak? |
| Giriş empedansı |
(1M? ±% 1) II (18pF ± 3pF) |
| Dikey ölçek (V / böl) |
1mV / böl ~ 20V / böl (1M?) |
| DC kazanç doğruluğu |
<5mV: ±% 3, ?5mV: ±% 2 |
| Dalga formu kaydı |
Tek kanal: 100.000 kare; Ayarlanabilir aralık: 1.00ms ~ 1000s |
| Tetik türleri |
Kenar, Runt, Pencere, Nth Edge, Gecikme, Fazla Mesai, Süre, Kurulum / Bekletme, Darbe Genişliği, Eğim, Video, Kod; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Bus kod çözme |
RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Dalga formu işlemleri |
A + B, AB, AxB, A / B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler |
| Otomatik ölçümler |
Maks, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, CycRMS, Periyot, Frekans, Yükselme, Düşme, Yükselme Gecikmesi, Düşme Gecikmesi, + Genişlik, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, toplamda 34 parametre |
| |
