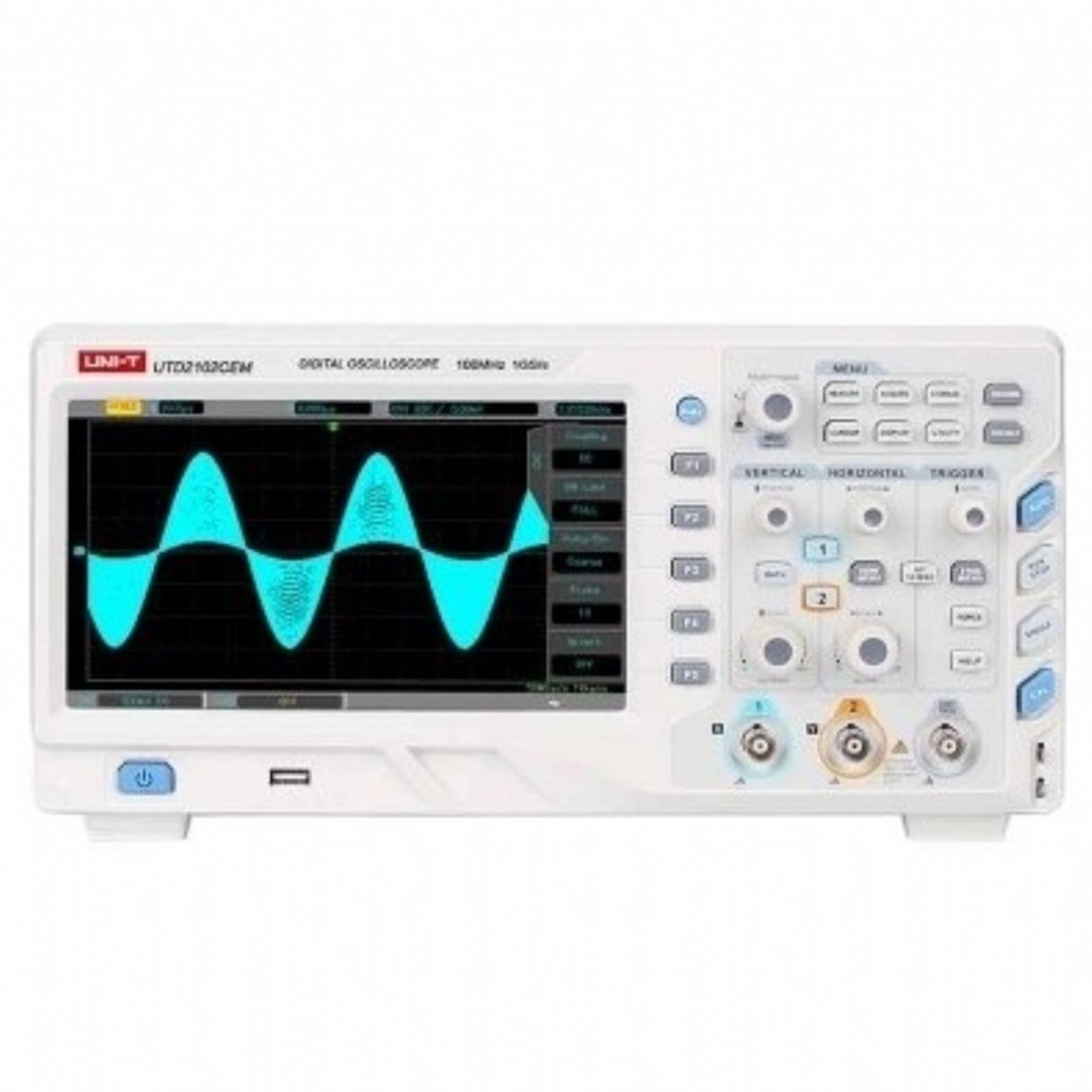

UTD2102CEM Dijital Depolama Osiloskopu (UNIT-UTD-2102CEM)

Model : UTD2102CEM

Bant genişliği : 100 MHz

Kanallar : 2

Örnekleme oranı : 1GS / s (tek kanal), 500MS / s (çift kanal)

Yükseliş zamanı : ≤3.5ns

Bellek derinliği: 28Mpts

Dalga formu yakalama oranı : ≥20,000wfms / sn

Dikey ölçek (V / böl) : 1mV / böl ~ 20V / böl (1MΩ)

Zaman tabanı ölçeği (s / böl) : 2ns / böl ~ 50s / böl

Giriş empedansı : (1MΩ ±% 2) // (22pF ± 3pF)

Depolama yöntemleri : Kurulum, dalga, bitmap

Tetik türleri : Kenar, darbe genişliği, eğim, video, runt, pencere

Dalga formu işlemleri : A + B, AB, A × B, A / B, FFT

Otomatik ölçümler : Maks, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, C ycRMS, Periyot, Frekans,

Yükselme, Düşme, Yükselme Gecikmesi, Düşme Gecikmesi, + Genişlik, -Genişlik, FRR, FRF, FFR, FFF , LRF, LRR, LFR, LFF, + Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, toplamda 34 parametre

Ölçüm sayısı : Aynı anda 5 ölçümü görüntüleyin

Ölçüm istatistikleri : Ortalama, Maks, Min, standart sapma, ölçüm sayısı

Frekans sayacı : 6 bit

Arayüzler : USB-OTG, Geçti / Kaldı
