Mean Well Güç Kaynağı Seçimi: Kapalı Tip, Ray Tipi ve LED Sürücü Rehberi

Mean Well, anahtarlamalı güç kaynakları (SMPS) alanında dünyanın en yaygın kullanılan markalarından biridir. Endüstriyel otomasyon panolarından LED aydınlatmaya, telekomdan tıbbi cihazlara kadar binlerce modeli vardır. Bu çeşitlilik avantaj olduğu kadar ilk bakışta kafa karıştırıcı da olabilir. Aşağıdaki adımlarla ihtiyacınıza uygun modele hızla ulaşabilirsiniz.

Meanwell HDR-30-24 Ray Montaj Güç Kaynağı

1. Adım: Montaj Tipini Belirleyin

Tip	Örnek seriler	Nerede kullanılır?
Kapalı tip (enclosed, metal kasa)	LRS, RSP, SE, UHP	Cihaz içi, pano içi vidalı montaj, LED tabela
Ray tipi (DIN ray)	HDR, MDR, NDR, EDR, SDR	Otomasyon panoları, PLC ve sensör beslemesi

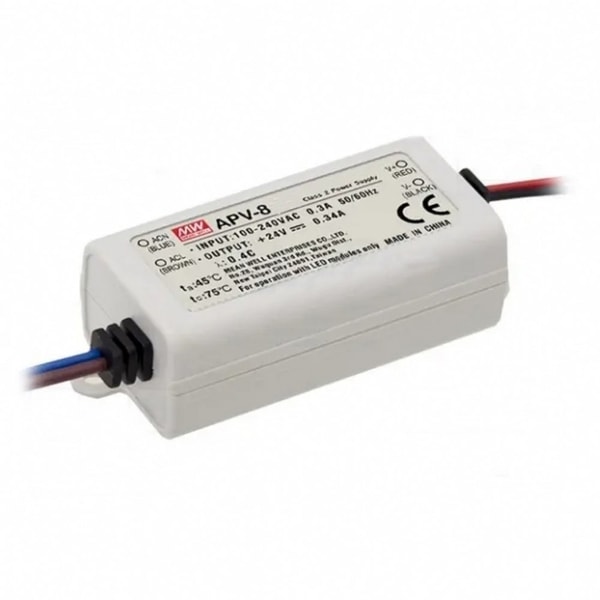

LED sürücü (su geçirmez)	LPV, LPC, APV, APC, HLG, ELG, XLG	Dış mekan ve armatür içi LED aydınlatma
Adaptör / masaüstü	GST, GSM	Taşınabilir ve masaüstü cihazlar
DC-DC konvertör	SD, DDR, RSD	Araç ve akülü sistemlerde gerilim dönüşümü

2. Adım: Gerekli Gücü Hesaplayın

Yüklerin çektiği akımları toplayın ve çıkış gerilimiyle çarpın. Bulunan değere %20-30 güvenlik payı ekleyin. Örneğin 24 V’ta toplam 3 A çeken bir pano için: 24 V × 3 A = 72 W; %30 pay ile ~94 W → 100 W sınıfı bir güç kaynağı uygundur.

Motor, selenoid valf ve kontaktör bobini gibi yükler kalkışta nominalin birkaç katı akım çekebilir; bu durumda pik yük kapasitesi yüksek modeller tercih edilmelidir.
Güç kaynağını sürekli %100 yükte çalıştırmak, içindeki elektrolitik kondansatörlerin ömrünü kısaltır.

3. Adım: Seri Kodunu Okuyun

Mean Well model adları genellikle SERİ-GÜÇ-GERİLİM düzenindedir. Örneğin LRS-100-24: LRS serisi, 100 W, 24 V çıkış; HDR-30-24: HDR ray tipi seri, 30 W, 24 V. LED sürücülerde modelin sonundaki harfler ayar ve dimleme özelliklerini belirtir; ayrıntılar için ilgili serinin datasheet’ine bakılmalıdır.

4. Adım: Ortam Koşullarını Kontrol Edin

Sıcaklık ve derating: Güç kaynakları belirli bir sıcaklığın üzerinde nominal gücünü veremez. Datasheet’teki derating eğrisine bakın; sıcak panolarda bir üst güç seçin.
IP sınıfı: Dış ortam ve nemli alanlarda IP65/IP67 metal kasalı modeller kullanın.
Giriş gerilimi: Birçok genel amaçlı model geniş giriş aralığıyla (ör. 90-264 V AC) çalışır; bazı seriler 115/230 V seçim anahtarı içerir.
Havalandırma: Kapalı tip güç kaynaklarının üstünde ve yanlarında boşluk bırakın; fanlı modellerin hava giriş-çıkışını kapatmayın.

Bağlantı ve Devreye Alma İpuçları

FG (toprak) terminalini mutlaka toprağa bağlayın; EMC ve güvenlik için şarttır.
Çıkış gerilimini gerekiyorsa V.ADJ trimpotu ile yük altında ince ayarlayın; uzun kablolarda gerilim düşümünü kompanze etmek için kullanışlıdır.
Yüksek akımlı çıkışlarda birden fazla + ve - terminali birlikte kullanın.
İki güç kaynağını paralel bağlamadan önce modelin paralel çalışmayı desteklediğini datasheet’ten doğrulayın; aksi halde redundans modülü kullanın.

Sık Sorulan Sorular

12 V mu, 24 V mu seçmeliyim?

Yükünüzün çalışma gerilimi belirleyicidir. Aynı güçte 24 V sistem, 12 V sisteme göre yarı akım çeker; bu da daha ince kablo ve daha az gerilim düşümü demektir. Bu nedenle uzun LED şeritlerde ve endüstriyel panolarda 24 V yaygındır.
